球閥結構形式Introduction of Ball Valve Structure

球閥流體阻力小、密封性能好、開關迅速，可用于流體的截斷、連通、調節及分配。球閥按結構形式分為浮動球閥、固定球閥兩大類，根據制造技術和閥體特征又分為A型（一件式）、B型（二件式）、和C型（三件式）等三種分型。各種球閥在石化、電力、冶金、化工、城建、食品醫藥等領域均得到廣泛的應用。
球閥結構形式：球閥流體阻力小、密封性能好、開關迅速，可用于流體的截斷、連通、調節及分配。球閥按結構形式分為浮動球閥、固定球閥兩大類，根據制造技術和閥體特征又分為A型（一件式）、B型（二件式）、和C型（三件式）等三種分型。各種球閥在石化、電力、冶金、化工、城建、食品醫藥等領域均得到廣泛的應用。

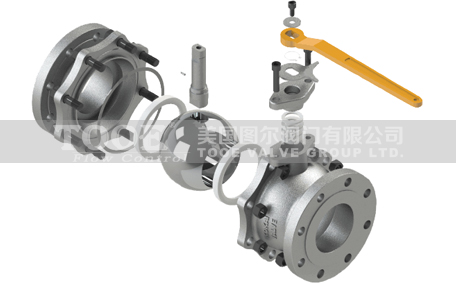

一、浮動球閥：浮動球閥結構簡單，工藝成熟，專業化程度高，性能可靠，適用范圍廣，制造成本較低，是公稱通徑≤DN150球閥首選品種。

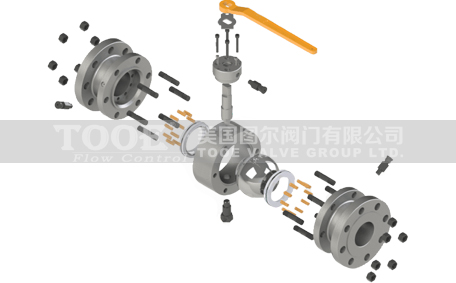

二、固定球閥：固定球閥采用彈性浮動閥座結構，球體只有繞閥桿傳動一個自由度，閥門關閉時在介質壓力下不會與閥座產生過高的密封比壓而導致密封面損傷，因此可以制造高壓、大口徑球閥。通徑≥200應選用固定球閥。

浮動式球閥	固定式球閥

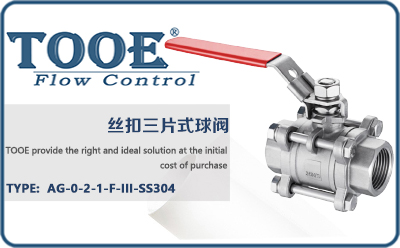

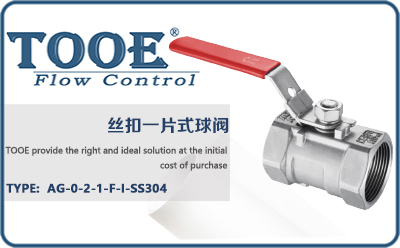

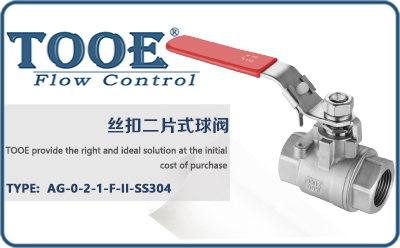

球閥型號編制Ball valves figure number system

種類Type	標準Standard	驅動Drive	連接Connection	結構Style	密封Seal	材質Material
A-球閥	G-GB	0-手柄	1-外螺紋	1-浮動直通	F-四氟	Z-鑄鐵

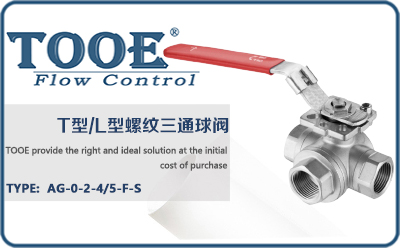

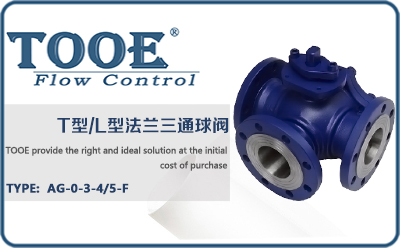

	A-API	1-蝸輪	2-內螺紋	4-浮動三通L	H-合金鋼	Q-球鐵
	D-DIN	2-電動	3-法蘭	5-浮動三通T	W-本體密封	C-鑄鋼
	J-JIS	3-氣動	4-對夾	6-四通流道	Y-硬質合金	S-不銹鋼
			5-焊接	7-固定直通	N-尼龍塑料	I-鉻鉬鋼
			6-卡套		M-蒙乃爾合金	T-銅合金
					PL-對位聚苯酚	T-鉻鉬釩鋼
