美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
法蘭三通球閥概述
三通球閥分為"L型法蘭球閥"與"T型法蘭球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。
 |
 |
 |
法蘭三通球閥參數
| 公稱通徑：DN15-DN400(1/2"-16") | 閥體材質：WCB / CF8 / CF8M / CF3M | |
| 公稱壓力：1.6Mpa-4.0Mpa(150LB-300LB) | 球體材質：SS304、SS316、SS316L+STL | |
| 適用溫度：-20~200℃/軟密封 | 閥座材質：PTFE、PPL、金屬密封 | |
| -196~400℃/硬密封 | 填料材質：PTFE、PPL、柔性石墨 | |
| 適用介質：水、油、氣、蒸汽、酸堿物 | 設計標準：GB/T12237、ASME B16.34 | |
| 泄漏等級：ANSI VI | 結構長度：GB/T12221、ASME B16.10 | |
| 可選項：防靜電/防火設計、禁油/禁銅處理 | 檢測標準：GB/T13927、API598 |
法蘭三通球閥特性
1.閥體采用鑄造或鍛造，結構緊湊、外觀美觀。O型三通球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有很強的剪切能力；
2.可設計閥座由圓柱彈簧或蝶簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；
3.閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
4.密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；
5.閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，提高系統安全性；
6.球閥可設有防靜電結構、防閥桿吹出結構設計；
7.三通球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，使安裝更加方便；
8.在系統卸壓后無需拆下整個閥體就能進行檢查和維修；
9.三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道連通，T型適用于介質的分流，合流或流向切換；
10.兩閥座密封三通球閥結構緊湊、外形美觀、密封性能好，它能實現對管道介質流向的切換、也能使相互垂直的兩個通道連通或關閉；
11.四閥座密封三通球閥造型美觀、結構合理、不僅可實現介質流向的切換，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
Kv
|
21
|
38
|
72
|
112
|
170
|
275
|
380
|
512
|
941
|
1451
|
2220
|
590
|
5130
|
7360
|
8750
|
11800
|

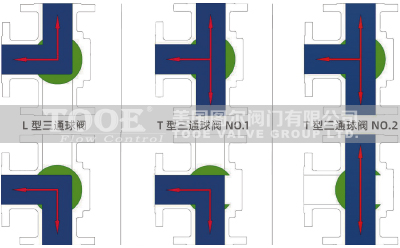

法蘭三通球閥流向示意圖
 |
 |
| 三通L型流向 |
三通T型流向
|

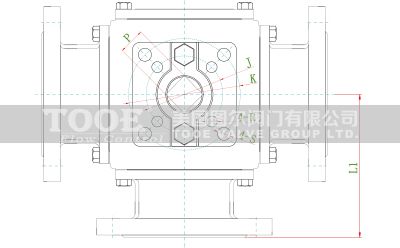

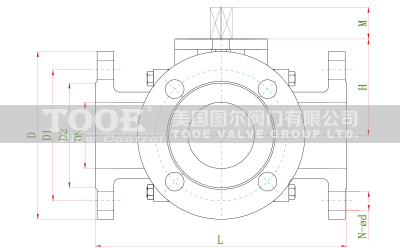

法蘭三通球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
890
|
1000
|
|
L1
|
75
|
80
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
335
|
360
|
445
|
500
|
|
H
|
58
|
61
|
72
|
81
|
103
|
113
|
120
|
162
|
184
|
215
|
250
|
334
|
380
|
405
|
450
|
490
|
