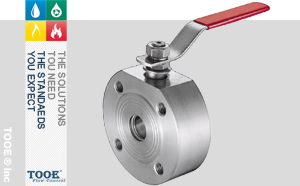

對夾式球閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 對夾球閥

產品信息
產品型號：Q71F;AG-0-4-1-F-S	產品壓力：1.6Mpa-2.5Mpa
產品口徑：DN10-DN100	產品材質：碳鋼不銹鋼

021-5187 5832	[email protected]
資料下載	價格表

對夾式球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【超薄對夾式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

超薄對夾式球閥概述

對夾式超薄球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，閥門可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

超薄對夾式球閥參數

公稱通徑：DN15-DN100(1/2"-4")		閥體材質：CF8 / CF8M / CF3M
公稱壓力：1.6Mpa-4.0Mpa		球體材質：SS304、SS316、SS316L
適用溫度：-20~160℃		閥座材質：PTFE、PPL
適用介質：水、油、氣		設計標準：DNI 3357；EN 12516-1；ASME B16.34
壁厚標準：ASME B16.34；EN 12516-1；GB 12224		防火標準：API 607；IOS 10497
檢測標準：DIN 3230；EN 12266；API 598		法蘭標準：DIN 2633；EN 1092-1；ASME B165

超薄對夾式球閥特性

①偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

超薄對夾式球閥尺寸

DN	15	20	25	32	40	50	65	80	100
L	35	42	48	55	65	75	95	118	140
H	77	85	94	105	115	120	160	170	182
H1	49	53	59	72	77	86	108	116	138
W	115	115	140	190	190	190	310	310	310
N.M	4	5	6	9	11	18	28	50	89

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口超薄對夾式球閥"產品。
