| 產品信息 | |
| 產品型號：AY42H;A802Y | 產品壓力：16Mpa-60Mpa |
| 產品口徑：DN15-DN32 | 產品材質：碳鋼WCB;不銹鋼304/316/316L |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【高壓安全溢流閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
高壓安全溢流閥概述

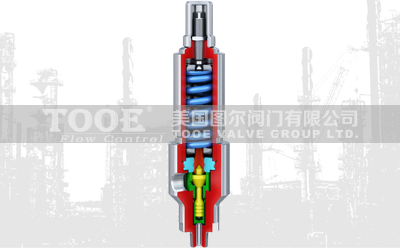

A802Y，AY42H型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。安全溢流閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。
 |
 |
 |
高壓安全溢流閥參數
| 公稱通徑：DN15-DN40(1/2"-1 1/2") | (國際)啟閉壓差：≤15% | |
| 公稱壓力：PN16Mpa；25Mpa；40Mpa；60Mpa | (國際)超過壓力：≤10% | |
| 適用溫度：-30℃-200℃ | (國際)整定壓力偏差：≤±3% | |
| 適用介質：水；油；氣；蒸汽 | (國際)設計制造：API RP520；JIS 8210；DIN 3320 | |
| (國標)一般要求：GB/T 12241 | (國際)結構長度：API 526；JIS B2001；DIN 3302 | |
| (國標)性能試驗：GB/T 12242 | (國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546 | |
| (國標)彈簧直接載荷式安全閥：GB/T 12243 | (國際)檢驗試驗：API 527 | |
| (國標)連接法蘭：JB/T-94；JB/T 2769-92 | 閥座材質：不銹鋼；鉻鎳鈦不銹鋼 | |
| 閥體材質：碳鋼WCB；不銹鋼304/316/316L；鉻鎳鈦不銹鋼 | 閥瓣材質：不銹鋼；鉻鎳鈦不銹鋼 | |
| 彈簧材質：彈簧鋼50CrVA | 閥桿材質：不銹鋼；鉻鎳鈦不銹鋼 |
安全溢流閥開啟壓力
|
型號
|
公稱壓力
|
開啟壓力
|
|
AY42H
A802Y |
PN160(16.0Mpa)
|
6.3Mpa-16.0Mpa
|
|
PN250(25.0Mpa)
|
10.0Mpa-25.0Mpa
|
|
|
PN400(40.0Mpa)
|
20.0Mpa-60.0Mpa
|
|
|
PN600(60.0Mpa)
|
20.0Mpa-60.0Mpa
|
高壓安全溢流閥尺寸
 |
 |
|
螺紋安全溢流閥A802Y
|
|||||
|
DN
|
Rc
|
ZG
|
L
|
L1
|
H
|
|
15
|
1/2"
|
1/2"
|
52
|
90
|
250
|
|
25
|
1"
|
1"
|
52
|
113
|
275
|
|
40
|
1 1/2"
|
1 1/2"
|
52
|
157
|
336
|
|
法蘭安全溢流閥AY42H
|
|||||
|
DN
|
Rc
|
M
|
L
|
L1
|
H
|
|
15
|
1"
|
M48×2
|
65
|
140
|
329
|
|
20
|
1 1/2"
|
M52×2
|
80
|
150
|
447
|
|
25
|
2"
|
M80×3
|
90
|
180
|
485
|
|
32
|
2 1/2"
|
M100×3
|
100
|
200
|
570
|
安全閥的選型原則
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
