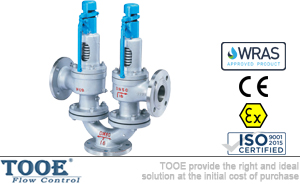

雙聯式彈簧泄壓安全閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 安全閥 > 雙聯式安全閥

產品信息
產品型號：A37H,A38Y,A43H,A47H,A48Y	產品壓力：PN1.6Mpa-4.0Mpa
產品口徑：DN40-DN250	產品材質：鑄鋼;鉻鉬鋼;不銹鋼;合金鋼

021-5187 5832	[email protected]
資料下載	價格表

雙聯式彈簧泄壓安全閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【雙聯式彈簧泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

雙聯式彈簧泄壓安全閥概述

雙聯安全閥是在一個Y型接頭上裝設兩個同樣型號規格的安全閥，其中公稱通徑是指Y型接頭的進口通徑。本閥門適用于工作溫度在≤350℃的蒸汽、空氣等介質的設備或管路上。當設備和管路內壓力升高超過允許值時，閥門自動開啟，繼而全量排放，當壓力降低至規定值時，閥門自動關閉，保證設備和管路的安全進行。

A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：

A38Y型	相應A48Y型	A43Y型	相應A47Y型	A37Y型	相應A47Y型
DN	DN	DN	DN	DN	DN
50	32×2	50	32×2	50	32×2
80	50×2	80	50×2	80	65×2
100	65×2	100	80×2	100	80×2
150	100×2	125	100×2	125	100×2
		150	125×2	150	125×2

雙聯式彈簧泄壓安全閥參數

公稱通徑：DN40-DN250(1 1/2"-10")		(國際)啟閉壓差：≤15%
公稱壓力：1.0Mpa-4.0Mpa		(國際)超過壓力：≤10%
適用溫度：-30℃-350℃		(國際)整定壓力偏差：≤±3%
適用介質：水；油；氣；蒸汽		(國際)設計制造：API RP520；JIS 8210；DIN 3320
(國標)一般要求：GB/T 12241		(國際)結構長度：API 526；JIS B2001；DIN 3302
(國標)性能試驗：GB/T 12242		(國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546
(國標)彈簧直接載荷式安全閥：GB/T 12243		(國際)檢驗試驗：API 527
(國標)連接法蘭：JB/T-94；JB/T 2769-92		閥瓣材質：不銹鋼；不銹鋼+PTFE
彈簧材質：彈簧鋼50CrVA；彈簧鋼50CrVA包覆氟塑料		閥座材質：碳鋼35#；不銹鋼304/316
密封面材料："H"型堆焊D507；"W"型為閥門本體；"Y"型堆焊Co基硬質合金；"F"型氟塑料
閥體材質：黃銅；鑄鐵HT350；鑄鋼WCB/LCB；鉻鉬鋼WC6/WC9；不銹鋼304/316；合金鋼15CrMoV

安全閥整定壓力分級

Mpa	整定壓力分級
1.6	0.06-0.1	0.1-0.16	0.16-0.25	0.25-0.4	0.4-0.6	0.6-0.8	0.8-1.0	1.0-1.3	1.3-1.6
2.5	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5
4.0	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5	＞2.5-3.2	＞3.2-4.0
6.4	＞2.5-3.2	＞3.2-4.0	＞4.0-5.0	＞5.0-6.4
10.0	＞4.0-5.0	＞5.0-6.4	＞6.4-8.0	＞8.0-10
16.0	＞10-13	＞13-16
32.0	＞16-19	＞19-22	＞22-25	＞25-29	＞29-32

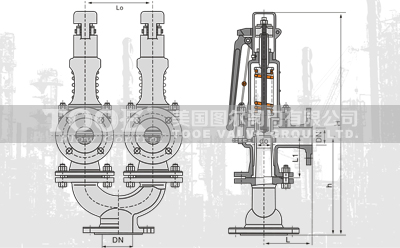

雙聯式彈簧泄壓安全閥尺寸

安全閥的選型原則

- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
