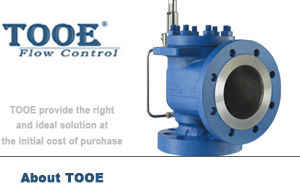

先導式泄壓安全閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 安全閥 > 先導式安全閥

產品信息

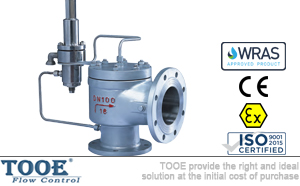

產品型號：(K)Ax46Y/F	產品壓力：PN1.0Mpa-32Mpa
產品口徑：DN25-DN600	產品材質：鑄鋼;鉻鉬鋼;不銹鋼;合金鋼

021-5187 5832	[email protected]
資料下載	價格表

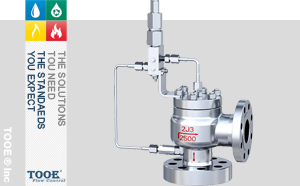

先導式泄壓安全閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【先導式泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

先導式泄壓安全閥概述

先導式安全泄壓閥是一種新穎結構的安全閥，先導式安全閥在普通彈簧安全閥的基體上，增設了先導機構，使本安全閥具有先導式安全閥和普通式安全閥的雙重作用。主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的超壓保護閥門裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成。在正常工況下，系統的介質壓力既作用于主閥瓣的下方，又作用于主閥瓣的上方。在正常工況下，導閥上閥瓣處于關閉狀態，導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內，使主閥瓣關閉。當管道介質壓力異常，達到或超過設定的整定力時，導閥下閥瓣在介質壓力的作用下關閉，切斷管道介質進入主閥瓣上方的通道，同時導閥上閥瓣被頂桿頂起，即導閥開啟，主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強力作用下，瞬時開啟，將管道介質從主閥的出口迅速大量排出，使管道介質壓力恢復到正常的工作壓力，保證系統的安全。當管道壓力降到系統設定的整定壓力的約90%時，導閥上閥瓣在彈簧的作用下關閉，同時導閥下閥瓣被頂桿頂開，管道介質通過下閥瓣進入主閥瓣上方的氣室，主閥瓣在壓差作用下關閉，保證了系統的正常運行。

先導式泄壓安全閥參數

公稱通徑：DN25-DN600		(國際)啟閉壓差：≤15%
公稱壓力：1.6Mpa-32Mpa(150LB-2500LB)		(國際)超過壓力：≤10%
適用溫度：-30℃-350℃		(國際)整定壓力偏差：≤±3%
適用介質：水；油；氣；蒸汽		(國際)設計制造：API RP520；JIS 8210；DIN 3320
(國標)一般要求：GB/T 12241		(國際)結構長度：API 526；JIS B2001；DIN 3302
(國標)性能試驗：GB/T 12242		(國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546
(國標)彈簧直接載荷式安全閥：GB/T 12243		(國際)檢驗試驗：API 527
(國標)連接法蘭：JB/T-94；JB/T 2769-92		閥體材質：鑄鋼WCB；不銹鋼304/316
閥瓣材質：不銹鋼；不銹鋼+PTFE		導向套：不銹鋼1Cr18Ni9Ti
彈簧材質：彈簧鋼50CrVA		O型圈：氟橡膠
密封面材料："Y"型堆焊Co基硬質合金；"F"型氟塑料		導閥材質：不銹鋼304/316

安全閥整定壓力分級

Mpa	整定壓力分級
1.6	0.06-0.1	0.1-0.16	0.16-0.25	0.25-0.4	0.4-0.6	0.6-0.8	0.8-1.0	1.0-1.3	1.3-1.6
2.5	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5
4.0	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5	＞2.5-3.2	＞3.2-4.0
6.4	＞2.5-3.2	＞3.2-4.0	＞4.0-5.0	＞5.0-6.4
10.0	＞4.0-5.0	＞5.0-6.4	＞6.4-8.0	＞8.0-10
16.0	＞10-13	＞13-16
32.0	＞16-19	＞19-22	＞22-25	＞25-29	＞29-32

先導式泄壓安全閥尺寸

先導式安全泄壓閥(K)A46F/Y-16
DN	L	L1	L2	H	DN'
25	110	95	150	365	32
32	115	100	150	375	40
40	120	110	160	390	50
50	135	120	160	410	65
65	160	140	175	435	80
80	170	135	175	451	100
100	195	175	195	500	125
125	210	190	220	526	150
150	255	230	265	623	175
200	300	260	300	690	250

安全閥的選型原則

- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
