全自動立式清洗過濾器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【全自動立式清洗過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

全自動立式清洗過濾器概述

全自動清洗過濾器是一種利用濾網直接攔截水中的雜質，以凈化水質及保護系統其他設備正常工作的精密設備。根據壓差或時間自動進行清洗，具有過濾精度較高，清洗徹底的優點。水由進水口進入自清洗過濾器機體，由于智能化(PLC、PAC)設計，系統可自動識別雜質沉積程度，給排污閥門信號自動排污。全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。通過對過濾器精度和流量的實驗研究，開發覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。

全自動立式清洗過濾器參數

公稱通徑：DN50-DN700		殼體材質：碳鋼WCB；不銹鋼304/316/316L
單套處理水量范圍：15t/h-2800m3/h		濾網材質：不銹鋼304/316L
最小工作壓力：0.1Mpa		自清洗所需水量：＜1%
最大工作壓力：1.0Mpa；1.6Mpa		自清洗時間：10s-60秒
壓力損失：≤0.01Mpa		自清洗控制方式：壓差；時間；手動
適用溫度：0℃-95℃		額定操作電壓：三相，220V，380V，50HZ
控制界面：數顯；旋轉；開關		控制電箱：繼電器控制；PLC控制(含遠程信號)
濾元形式：不銹鋼楔形網(高精度)；不銹鋼鉆孔網(低精度)		濾元精度：100-3000um(楔形網)；800-5000um(鉆孔網)

全自動立式清洗過濾器工作原理

- 自動壓差控制：臟水水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。
- 自動時間控制：設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。

全自動立式清洗過濾器過濾精度換算

微米u(yù)m	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目數	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米mm	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0

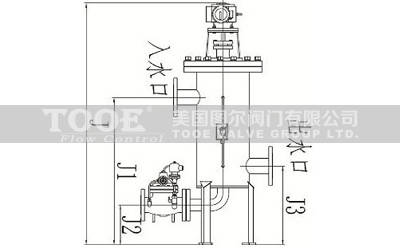

全自動立式清洗過濾器尺寸

DN	50	80	100	125	150	200	250
產品型號	全自動立式清洗過濾器ZQXL-N-1.0
過濾流量t/h	25-35	40-50	50-80	80-115	115-180	180-285	300-450
過濾面積cm2	2750	2750	3014	4236	4958	6000	7635
排污閥mm	25	25	50	50	50	50	50
清洗水量kg	5-10	8-25	20-45	40-60	80-150	150-180	150-230
電機功率Kw	0.18	0.18	0.25	0.25	0.37	0.55	0.55
大致重量kg	88	97	115	160	243	260	367
DN	300	350	400	450	500	600	700
產品型號	全自動立式清洗過濾器ZQXL-N-1.0
過濾流量t/h	450-870	650-870	870-1150	1150-1460	1500-1800	1800-2270	2270-2800
過濾面積cm2	11730	16000	20100	24986	32900	41655	48643
排污閥mm	50	80	80	100	100	100	200
清洗水量kg	200-280	300-370	300-400	320-420	400-500	400-550	400-630
電機功率Kw	0.55	0.75	0.75	1.1	1.1	2.2	2.2
大致重量kg	444	650	811	973	1001	1170	1364

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口全自動立式清洗過濾器"產品。
