過濾器概述Strainer Overview

過濾器是安裝在管道中的設備，用于在試運行試驗期間清除管道流中的雜質，并在系統運行期間保護泵和其他設備及閥門。當流體流過安裝在過濾器內部的濾網時，雜質被過濾。

過濾器通常為閥體及過濾網組成，一般安裝在管路設備的進口端。過濾精度可由濾網的大小來控制，過濾面積可定做。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52~1.2kpa。

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

過濾器型號編制Strainer Figure Number System

種類Type	標準Standard	驅動Drive	連接Connection	結構Style	材質Material

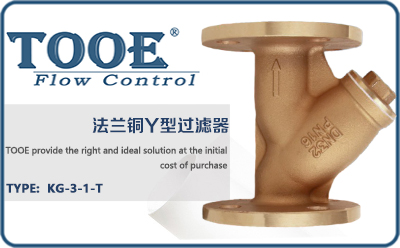

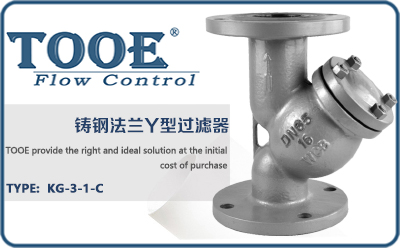

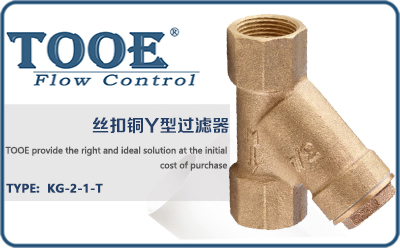

K-過濾器	G-GB	0-手柄	2-內螺紋	1-Y型	T-銅

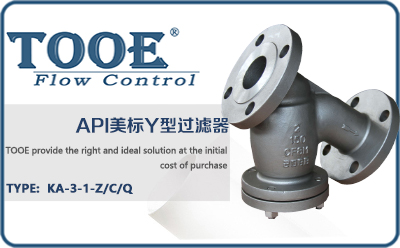

	A-API	2-電動	3-法蘭	2-T型	Z-鑄鐵
	D-DIN		5-焊接	3-U型	C-鑄鋼

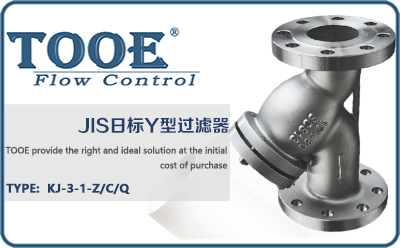

	J-JIS			4-刷式	S-不銹鋼
				5-籃式直通	Q-球墨鑄鐵
				6-籃式高低
				7-擴散過濾器
				8-直通反沖洗
				9-角式反沖洗

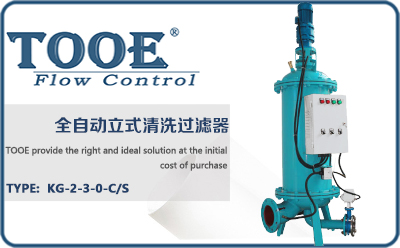

				0-清洗過濾器

錐形過濾器型號：TEK-G-I；平頂過濾器型號：TEK-G-II
