美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【直通籃式管道過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

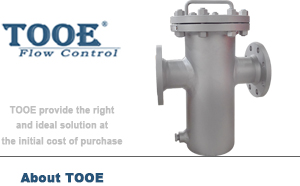

直通籃式管道過濾器概述
在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態下，就能夠對積存在過濾網中的雜物及垃圾進行清理、清掃。

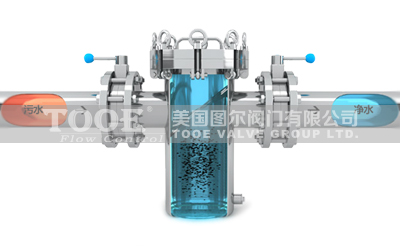

籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍，遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度較佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾器�；@式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可，因此，使用維護極為方便。SBR；SB14直通籃式過濾器，進口出口在一個水平位置上的籃式過濾器叫籃式直通過濾器。
 |
 |
 |

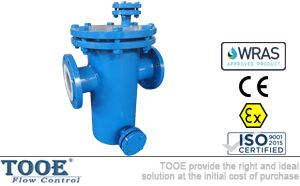

直通籃式管道過濾器參數
| 公稱通徑：DN25-DN600 | 閥體材質：鑄鋼WCB；碳鋼20#；不銹鋼304/316/316L | |
| 公稱壓力：1.0Mpa-6.4Mpa | 濾網材質：不銹鋼304/316/316L | |
| 適用溫度：-40℃~425℃ | 密封材料：金屬纏繞墊；柔性石墨；聚四氟乙烯 | |
| 適用介質：水；油；蒸汽；氣體等 | 設計制造：HG/T 21637-1991；GB/T 14382-2008 | |
| 過濾精度：10-480目(水：20-40目；氣：40-100目；油：100-480目) | 檢驗試驗：SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收 |

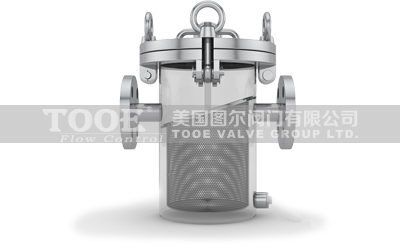

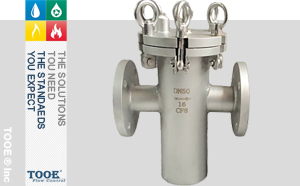

直通籃式管道過濾器特性
 |
 |
| 平進平出結構設計，安裝時接管更方便快捷 | 濾網與濾籃分離設計，濾網損壞時，直接更換濾網無需更換整個濾籃 |
| 頂蓋可采用吊環螺栓快裝式結構，1分鐘即可拆卸 | 圖爾閥門過濾精度可根據客戶要求量身定制，滿足不同客戶需求 |
| 濾籃與筒體可拆卸式設計，清除雜質方便 | 籃式過濾器可整體采用不銹鋼304或者316L設計，防腐耐用 |
不銹鋼篩網目數與粒徑(μm)對照表
|
孔目數目(英寸)
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
|
絲徑
|
0.508
|
0.457
|
0.376
|
0.315
|
0.315
|
0.315
|
0.273
|
|
可攔截粒徑(μm)
|
2032
|
1660
|
1438
|
1279
|
1096
|
955
|
882
|
|
有效面積(%)
|
64
|
61
|
63
|
65
|
61
|
57
|
59
|
|
孔目數目(英寸)
|
24
|
26
|
28
|
30
|
32
|
36
|
38
|
|
絲徑
|
0.273
|
0.234
|
0.234
|
0.234
|
0.234
|
0.234
|
0.213
|
|
可攔截粒徑(μm)
|
785
|
743
|
673
|
614
|
560
|
472
|
455
|
|
有效面積(%)
|
59
|
59
|
56
|
53
|
50
|
46
|
46
|
|
孔目數目(英寸)
|
40
|
50
|
60
|
80
|
100
|
120
|
|
|
絲徑
|
0.193
|
0.152
|
0.122
|
0.102
|
0.081
|
0.081
|
|
|
可攔截粒徑(μm)
|
442
|
356
|
301
|
216
|
173
|
131
|
|
|
有效面積(%)
|
59
|
50
|
51
|
47
|
46
|
38
|
|
 |
 |

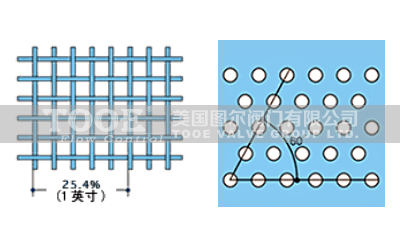

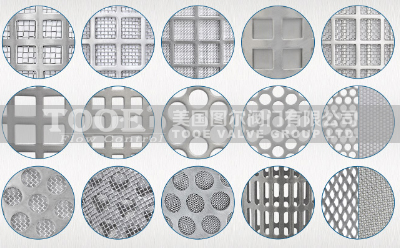

不銹鋼鋼絲網型表述為目數(Mesh)。目數是表示鐵絲網孔數的單位，平紋時，指1英寸間1列的網眼數。目數越大，網眼越密。但是，即使是相同目數，由于線直徑不同，孔徑面積也不同。右圖中1英寸間1列有5個網眼，是5目的過濾網。過濾器中內置了用于清除流體中雜物的過濾網。但需要考慮流體的種類、規定的壓力、流速等，來選擇過濾網的目數。過濾網中分為在不銹鋼板上按規定間距開孔的多孔板過濾網和使用不銹鋼線編成的平紋或疊紋的鐵絲網以及在該鐵絲網上安裝加固用多孔板的雙重結構網篩。多孔型在表示網眼密度時，不使用目數。多孔板表述為孔徑×間距。
|
目數
|
微米
|
目數
|
微米
|
目數
|
微米
|
目數
|
微米
|
|
2.5
|
7925
|
12
|
1397
|
60
|
245
|
325
|
47
|
|
3
|
5880
|
14
|
1165
|
65
|
220
|
425
|
33
|
|
4
|
4599
|
16
|
991
|
80
|
198
|
500
|
25
|
|
5
|
3962
|
20
|
833
|
100
|
165
|
625
|
20
|
|
6
|
3327
|
24
|
701
|
110
|
150
|
800
|
15
|
|
7
|
2794
|
27
|
589
|
180
|
83
|
1250
|
10
|
|
8
|
2362
|
32
|
495
|
200
|
74
|
2500
|
5
|
|
9
|
1981
|
35
|
417
|
250
|
61
|
3250
|
2
|
|
10
|
1651
|
40
|
350
|
270
|
53
|
12500
|
1
|

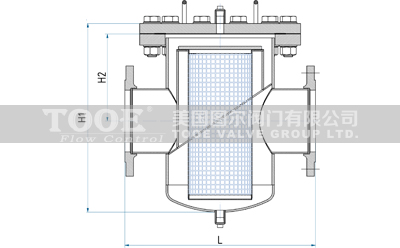

直通籃式管道過濾器尺寸
 |
 |
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
500
|
|
L
|
180
|
200
|
260
|
260
|
330
|
340
|
400
|
480
|
500
|
560
|
660
|
750
|
1080
|
|
螺堵規格
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/8"
|
ZG3/4"
|
ZG3/4"
|
ZG3/4"
|
ZG1"
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口直通籃式管道過濾器"產品。
