| 產品信息 | |
| 產品型號：J41H;DG-0-3-1-H-C | 產品壓力：1.0Mpa-10Mpa |
| 產品口徑：DN15-DN1200 | 產品材質：鑄鋼 碳鋼 WCB |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【鑄鋼法蘭截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

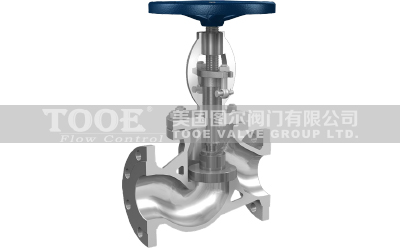

鑄鋼法蘭截止閥概述

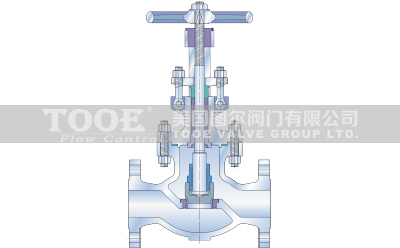

鑄鋼法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截止閥非常適合作為切斷或節流用。閥門的閥桿開啟或關閉行程相對較短，且具有非�？煽康那袛喙δ埽y座通口的變化與閥瓣的行程成正比例關系，亦非常適合于對流量的調節。
 |
 |
 |
鑄鋼法蘭截止閥參數
| 公稱通徑：DN15-DN1200 | 閥體材質：WCB鑄鋼、碳鋼、鉻鉬鋼 | |
| 公稱壓力：PN 1.0Mpa-16Mpa | 閥芯材質：WCB鑄鋼、碳鋼、鉻鉬鋼 | |
| 適用溫度：-40℃~425℃ | 閥桿材質：不銹鋼 | |
| 適用介質：水、油、蒸汽 | 填料材質：柔性石墨 | |
| 結構長度：GB/T 12221；GB/T 15188.1 | 設計制造：GB/T 12234 | |
| 法蘭標準：GB/T 9113；JB/T 79 | 檢查試驗：GB/T 13927；JB/T 9092 |

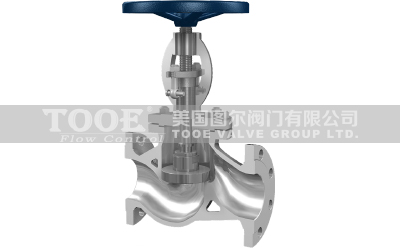

鑄鋼法蘭截止閥特點
 |
 |
1、產品設計制造按國家標準GB/T 12235，結構合理，密封可靠，性能優良，造型美觀；
2、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要和用戶要求；
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用與各種壓力、溫度及介質工況；
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行。

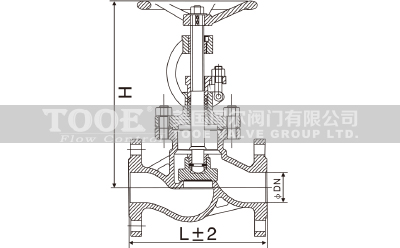

鑄鋼法蘭截止閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
980
|
1100
|
1150
|
|
H
|
218
|
258
|
275
|
280
|
330
|
350
|
400
|
355
|
415
|
460
|
510
|
710
|
786
|
925
|
1030
|
1170
|
1220
|
1450
|
|
KG
|
5.2
|
7.1
|
7.4
|
8.5
|
12.5
|
19.2
|
26.5
|
29
|
41
|
57
|
86.5
|
14
|
220
|
325
|
590
|
750
|
890
|
1225
|
