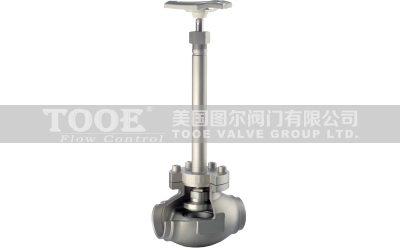

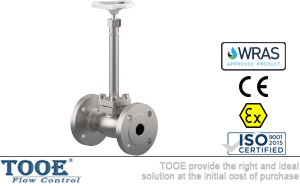

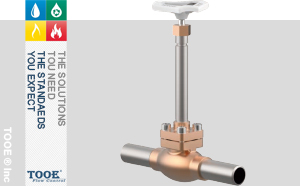

長軸超低溫截止閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【長軸超低溫截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

長軸超低溫截止閥概述

低溫截止閥帶有一個具有足夠氣柱長度的加長閥蓋結構，確保閥桿的填料密封附近的溫度不低于0℃，即低溫介質經過加長閥蓋后，溫度逐漸升高到填料處所需要的安全溫度，從而保證閥門填料密封的可靠性、安全性、完整性。
不銹鋼超低溫截止閥采用栓接閥帽，單體閥座和可更換的聚四氟乙烯墊片及不銹鋼內構件(也可以提供完全青銅內構件)。該閥門的底座是錐形設計的，易于關緊。栓接閥帽更易于維修，尤其是在狹小的空間內表現更為突出，其拆卸所需的扭矩遠小于相同規格的一體式閥帽的閥門。低溫截止閥均是在無塵環境下組裝的并已去脂，可以用于氧氣，并且出廠之前均經過壓力測試。

低溫長軸截止閥用于低溫儲罐的出液口和進液口，因?yàn)榈蜏貎?chǔ)罐內的介質溫度極低，溫度在短時間內容易傳到至手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用低溫長軸截止閥。

長軸超低溫截止閥參數

公稱通徑：DN10mm-DN250mm		介質：液化天然氣LNG；液氮LN2；LAr；C2H4；LCO2；LO2
公稱壓力：1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.4Mpa		閥體材質：不銹鋼CF8
適用溫度：-196℃~+80℃		閥瓣材質：S30408
閥瓣密封件：PTFE；PCTFE		閥桿材質：S30408
連接方式：承插焊連接；法蘭連接		填料材質：PTFE

長軸超低溫截止閥尺寸

長軸超低溫截止閥型號：KDJ61F-40P

DN	10	15	20	25	32	40	50	65	80	100
L	60	60	80	80	100	100	125	150	180	200
H全開	275	275	305	305	340	340	420	420	523	530
H全關	268	268	292	292	324	324	400	400	488	492
KG重量	1.13	1.17	1.45	1.62	3.74	3.97	8.6	10.3	19.6	25.2

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口長軸超低溫截止閥"產品。
