| 產品信息 | |
| 產品型號：J61H;J61Y;DG-0-5-1-Y | 產品壓力：16Mpa-32Mpa(PN160-3500LB) |
| 產品口徑：DN15-DN200 | 產品材質：鑄鋼 碳鋼 不銹鋼 鉻鉬鋼 A105 F22 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【高溫高壓焊接電站截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
高溫高壓焊接電站截止閥概述
電站截止閥適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸汽等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
 |
 |
 |
截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種形動形式，閥座通口的變化就是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
高溫高壓焊接電站截止閥參數
| 公稱通徑：DN50-DN500(2"-20") | 公稱壓力：16Mpa-32Mpa(PN160-3500LB) | |
| 適用介質：水、蒸汽、油品、過熱蒸汽 | 適用溫度：-29℃~570℃ | |
| 閥體材質：WCB/ZG15CrMo/ZG12Cr1Mo1V/A217 WC6/A217 WC9 | 閥瓣材質：A105/12CrMo/12Cr1Mo1V/A182 F11 | |
| 閥桿材質：20Cr13、25Cr1Mo、25Cr1MoV、A182 F6a | 密封面：硬質合金STL | |
| 設計標準：GB/T 12234；ASME B16.34 | 墊片：304+柔性石墨 | |
| 結構長度：GB/T 12221；JB/T 3595 | 對焊連接：JB/T 3595；ASME B16.25 | |
| 壓力溫度：GB/T 3595；ASME B16.34 | 檢驗試驗：JB/T 3595；MSS Sp61 |
高溫高壓焊接電站截止閥特點
 |
 |
a. 啟閉無摩擦。這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
b. 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
c. 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
d. 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
e. 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響。
f. 密封面的自清潔結構。球體傾離閥座時，流體沿球體密封面成360度通過，消除了流體對閥座的沖刷，也沖走了密封面上的積物，達到自清潔。

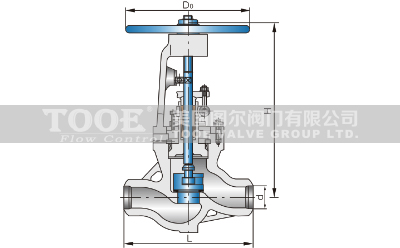

高溫高壓焊接電站截止閥尺寸
 |
 |
高溫高壓焊接電站截止閥型號：Z61Y-200；Z61Y-250
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
175
|
200
|
|
L
|
120
|
170
|
180
|
180
|
250
|
250
|
340
|
390
|
480
|
500
|
600
|
750
|
950
|
|
KG
|
8.5
|
11.4
|
12.5
|
12.8
|
32
|
33.4
|
45
|
69
|
121
|
177
|
272
|
425
|
493
|
高溫高壓焊接電站截止閥型號：Z61Y-320
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
180
|
180
|
250
|
250
|
470
|
570
|
660
|
|
KG
|
8.5
|
11.4
|
12.5
|
12.8
|
32
|
33.4
|
200
|
280
|
340
|
高溫高壓焊接電站截止閥型號：Z61Y-P54 100；Z61Y-P54 140
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
180
|
180
|
250
|
250
|
470
|
570
|
660
|
|
KG
|
8.5
|
11.4
|
12.5
|
12.8
|
32
|
33.4
|
200
|
280
|
340
|
高溫高壓焊接電站截止閥型號：Z61Y-P54 170
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
180
|
180
|
250
|
250
|
782
|
884
|
985
|
|
KG
|
8.5
|
11.4
|
12.5
|
12.8
|
32
|
33.4
|
150
|
365
|
495
|
