液壓高壓球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【液壓高壓球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

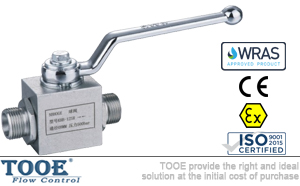

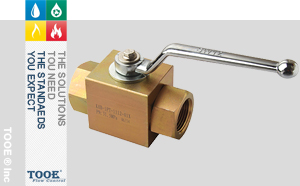

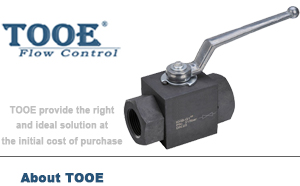

液壓高壓球閥產品概述

YJZQ高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。液壓高壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥門采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達315bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

液壓高壓球閥型號說明

YJZQ	—	J10N	—	1	1	1	1	—	01	—	1
1		2		3	4	5	6		7		8

1. 系列代號：YJZQ系列
2. 規格：J10N(W)-J50N(W)/內螺紋(N)-外螺紋(W)；
3. 閥體、接頭材料：1-45#、2-304不銹鋼、3-316不銹鋼；
4. 球芯、閥鎖材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
6. 閥體與接頭和閥鎖處密封材料：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
7. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
8. 表面處理：1-空白、2-磷化、3-電鍍黃鋅；
備注信息：表中型號對應產品的材料為碳鋼，材料1111為常規使用組合，PTFE材料使用時最高工作壓力不超過100bar。

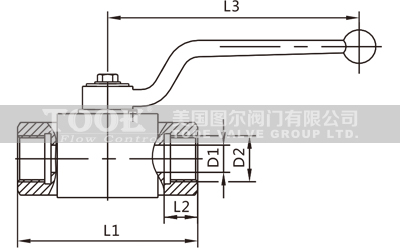

液壓高壓球閥外形尺寸

型號/內螺紋	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	φ10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	φ12	M22×1.5	86	13	147	35	18.5	40	80
YJZQ-J20N	φ20	M27×2	108	18	185	48	22	55	101
YJZQ-J25N	φ25	M33×2	116	16	185	57	28.5	64	111
YJZQ-J32N	φ30	M42×2	136	18	240	75	37.5	84	134
YJZQ-J40N	φ38	M48×2	148	20	240	85	42.5	95	165
YJZQ-J50N	φ48	M64×2	180	22	240	104	52	112.5	180

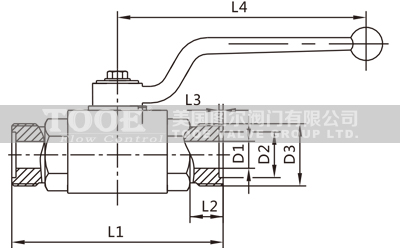

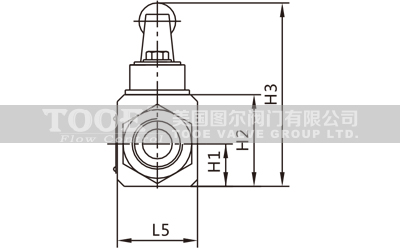

型號/外螺紋	D1	D2	D3	L1	L2	L4	L5	H1	H2	H3
YJZQ-J10W	φ10	φ20	M27×1.5	94	16	105	32	16	36	76
YJZQ-J15W	φ12	φ22	M30×1.5	102	16	147	35	18.5	40	80
YJZQ-J20W	φ20	φ28	M36×2	124	18	185	48	22	55	101
YJZQ-J25W	φ25	φ35	M42×2	136	20	185	57	28.5	64	111
YJZQ-J32W	φ30	φ40	M52×2	150	22	240	75	37.5	84	134
YJZQ-J40W	φ38	φ50	M64×2	180	24	240	85	42.5	95	165
YJZQ-J50W	φ48	φ60	M72×2	210	26	240	104	52	112.5	180
