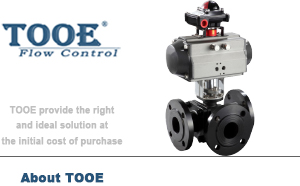

| 產品信息 | |
| 產品型號：Q644/5F;AG-3-3-4/5-F | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN15-DN200 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動法蘭三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

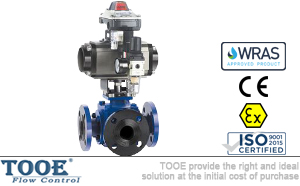

氣動法蘭三通球閥概述
氣動三通球閥由氣動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門。氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。氣動三通球閥可為L形和T形，L形(Q644F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q645F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
 |
 |
 |
氣動法蘭三通球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN15-DN400(1/2"-16") | 執行器形式：AT氣動執行器、撥叉式氣動執行器 | |
| 公稱壓力：1.6Mpa-6.4Mpa | 作用方式：雙作用、單作用(彈簧復位) | |
| 適用介質：水、油、氣 | 控制方式：開關型、智能調節型 | |
| 適用溫度：-20~300℃ | 氣源介質：空氣 | |
| 閥體材質：WCB / CF8 / CF8M | 氣源壓力：雙作用3-8bar；單作用4-8bar | |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 行程調整范圍：90°±5° | |
| 球體材質：CF8 / CF8M | 輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m | |
| 閥桿材質：SUS304 / SUS316 | 附件：電磁閥、定位器、限位開關、三聯件、手動機構 | |
| 填料材質：聚四氟乙烯PTFE | 汽缸材質：鋁合金、鑄鐵 | |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 活塞材質：鑄鋁硬質氧化處理 | |
| 法蘭標準：GB/T 9113；ASME B16.10 | 彈簧材質：彈簧鋼 | |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 氣源接口：符合NAMUR標準 |
氣動法蘭三通球閥特點
 |
 |

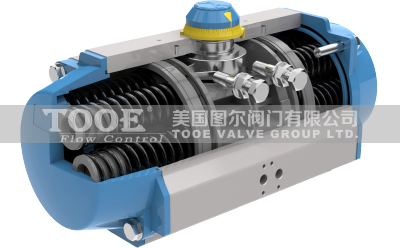

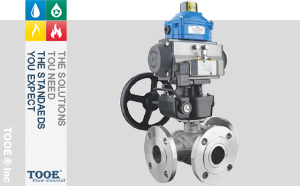

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

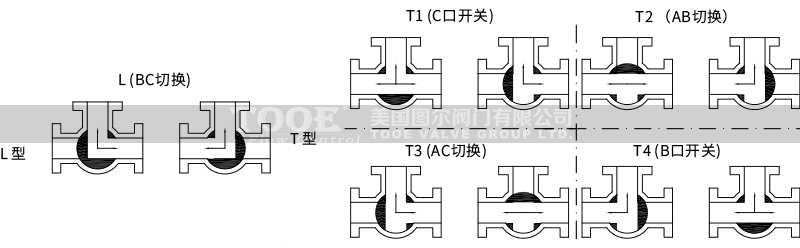

氣動法蘭三通球閥流向
|

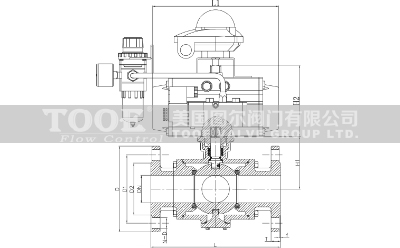

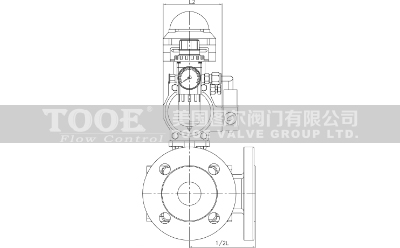

氣動法蘭三通球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
155
|
165
|
181
|
190
|
212
|
232
|
290
|
310
|
350
|
|
L1
|
172/185
|
185/215
|
185/215
|
215/265
|
265/270
|
270/310
|
310/400
|
310/400
|
400/465
|
|
L2
|
85/95
|
95/105
|
95/105
|
105/110
|
110/125
|
125/142
|
142/160
|
142/160
|
160/178
|
|
H1
|
65
|
65
|
68
|
79
|
85
|
93
|
121
|
153
|
171
|
|
H2
|
90/100
|
100/110
|
100/110
|
110/120
|
120/142
|
142/158
|
158/178
|
158/178
|
178/200
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動法蘭三通球閥"產品。
