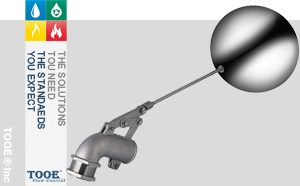

不銹鋼液位可調浮球閥概述

不銹鋼可調浮球閥采用液位杠桿原理，通過水位的高低作用于浮球，來實現浮球閥的開啟與關閉，實現水箱液位的調控。浮球閥由曲臂和浮球自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確浮球閥度高，水位不受水壓干擾且開閉緊密不漏水。

不銹鋼液位可調浮球閥參數

公稱通徑：DN15-DN50		閥門材質：不銹鋼
公稱壓力：≤1.0Mpa		閥桿材質：不銹鋼
適用溫度：-10℃~90℃		浮球材質：不銹鋼
適用介質：清水		傳動方式：液位自控
連接方式：絲扣螺紋		閥門類型：液位可調
設計標準：QB/T1199-1991 ；BS 1212		測試標準：MSS SP-110 ；EN12266
壁厚標準：ASME B16.34		螺紋標準：ISO228 ；BS21

不銹鋼液位可調浮球閥原理

當水箱水位低時，浮球閥隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空隙，能夠使自來水進入水箱。當水箱水位到達設定的高度位置時，浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推，當浮球的浮力超過自來水的壓力時，隨即密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封。

不銹鋼液位可調浮球閥特性

- 整體不銹鋼結構：浮球閥體全采用不銹鋼壓鑄技術，使各部件間精良配合，不存在腐蝕松脫或緊卡現象，確保球閥長時間穩定工作，同時不銹鋼構件設計使球閥在高濕環境中工作無化學腐蝕反應，使食用水清純、健康。
- 雙杠桿力學構思：采用雙桿浮力傳動，使球體浮力傳動得到倍數增長，密封壓力高達8kg以上，大大高于6kg密封壓力的國家標準。并配合垂直閥芯穩定傳動，解決浮球閥因閥芯受力不平衡易失效現象，確保浮球閥的工作可靠性。
- 帶液面調節功能：為使消費者在無需更改管道配置的情況下可方便控制水池液位高度，本產品特別改進浮球連桿形式，加入液位調節齒輪桿組，使水池液面在調節桿長度范圍內可任意調整，以滿足不同情況的需要。
- 不沉沒浮球技術：本產品可選以球體灌泡技術對浮球加以體內灌泡處理，杜絕浮球因破損漏氣而失效的弱點，延長浮球使用壽命。
- 高強度硅膠密封：采用耐高溫高壓的硅膠材料制造密封膠墊，使閥門在高水壓、反復關啟情況下密封機構安全可靠。

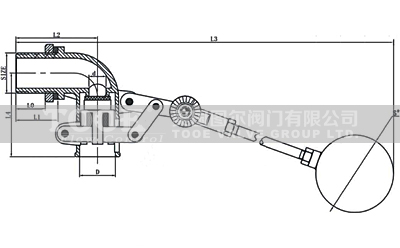

不銹鋼液位可調浮球閥尺寸

SIZE	L0	L1	L2	L3	L4	d	D	S"
1/2"	17	25	50	400	47	8.5	18	115mm
3/4"	19	27	54	500	54	11	23	135mm
1"	19	28	55	530	70	16	30	150mm
1 1/4"	19	30	70	750	92	20	42	200mm
1 1/2"	24	36	75	760	95	23	42	200mm
2"	25	37	80	820	115	28	50	220mm
