| 產品信息 | |
| 產品型號：Q347F/Y;AA-1-3-7-F/Y-I-C | 產品壓力：1.6Mpa-42Mpa |
| 產品口徑：DN50-DN800 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【固定式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

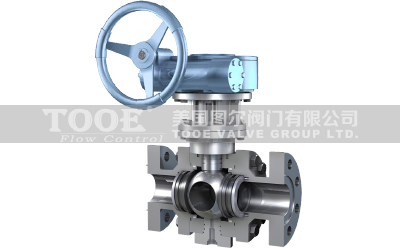

固定式球閥概述
固定球閥的球體是固定的，受壓后不產生移動。固定式球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在于球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
 |
 |
 |
固定式球閥參數
| 公稱通徑：DN50-DN1000(2"-40") | 閥體材質：碳鋼 / 不銹鋼 / 鍛鋼 | |
| 公稱壓力：1.6Mpa-42Mpa(150LB-2500LB) | 閥桿材質：不銹鋼 | |
| 適用溫度：-30℃~540℃ | 球體材質：A105 / CF8 / CF8M / CF3M | |
| 適用介質：水、油、蒸汽、高溫氣體等 | 閥座材質：A105 / F304 / F316 | |
| 設計制造：GB/T 12237；API608；API 6D | 密封材質：PTFE / RPTFE / 硬質合金 | |
| 法蘭連接：JB/T 9112；ASME/ANSI B16.5 | 結構長度：GB/T 12221；ASME/ANSI B16.10 | |
| 檢驗試驗：GB/T13927；API598 | 防火標準：API 6FA；API 607 |
固定式球閥設計特點
 |
 |
固定式球閥適用于天然氣、油品、化工、冶金、環保、制藥等行業，其中抗硫系列產品適用于含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
 |
 |

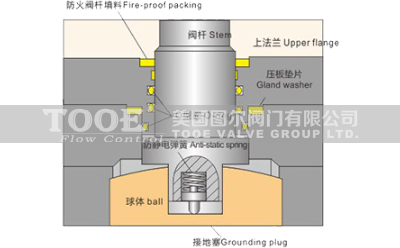

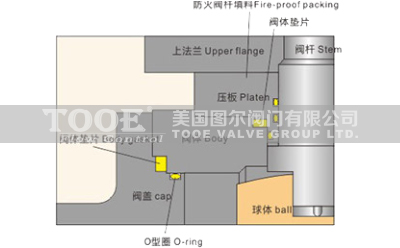

1、閥桿防吹出設計：閥桿與球是獨立的，閥桿靠近球的一端設計成整體結構，壓蓋法蘭可擋住改T型閥桿，避免被內腔壓力吹出。
2、防靜電裝置：防靜電裝置是圖爾球閥的標準設計。閥桿上裝有彈簧接地賽釘，使球、閥桿與閥體之間相接觸，形成導通電路，可將電荷轉移，從而避免閥門開關時摩擦產生靜電積聚或流體沖擊閥體內腔產生靜電積聚。這種靜電積聚對一些危險區域內的管線來說是極其危險。
 |
 |

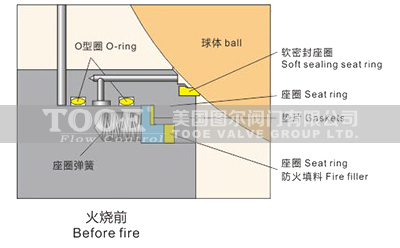

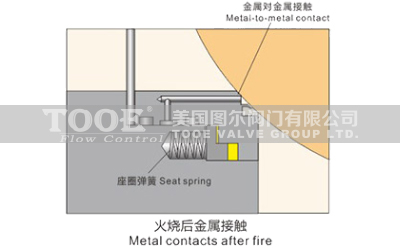

3、防火設計：①防止外漏：在正常情況下，雙O型圈加壓蓋石墨墊片的設計可防止閥桿處的泄漏，O型圈加閥體石墨墊片也保證了閥體、閥蓋連接部位的密封，當火災發生時，O型圈因熔化而失效，此時壓蓋石墨墊片、閥體石墨墊片和閥桿石墨填料將承擔防止介質外泄漏功能。②防止內漏：火災發生時，當非金屬材料如O型圈、軟密封座圈和閥座擋圈被分解或熔化后，則二道密封的金屬座圈在彈簧的預緊力作用下將推向球體接觸而阻斷管線介質，最大程度較小閥門通道中的內漏。另外柔性石墨座圈填料同時受座圈壓縮而密封，阻止介質在閥體與座圈間泄漏。
 |
 |

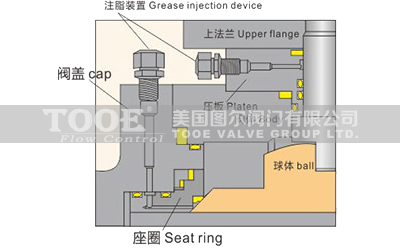

4、緊急注脂裝置：6"以上的固定球閥，閥桿和座圈上裝有注射密封脂裝置。當密封材料被火災或其他意外事故破壞分解時，向注射器注射密封脂可阻止源自閥桿和座圈的泄漏，該裝置內設有一道止回閥起后背密封作用。緊急密封裝置在必要時也可用來對閥座區域進行沖洗潤滑，以保持其清潔。

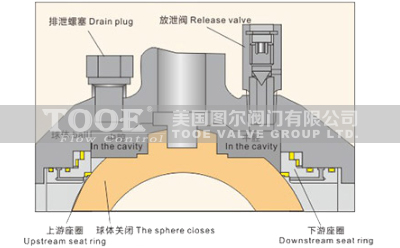

5、雙阻斷及泄放功能：根據用戶要求或裝置系統要求，球閥的閥體上安裝有泄放閥。當球體關閉時，即使閥門兩面同時受壓，閥門中腔和兩端通道是被互相阻斷的，閥腔內的積壓可通過閥體的泄放閥進行排放。它具有雙截止與泄放功能，固定球閥兩閥座能獨立切斷進口端和出口端流體，如此實現雙阻斷功能。閥體的泄放閥的另一種功能是通過它可對閥體內的長期淤積物進行沖洗與排放。
 |
 |

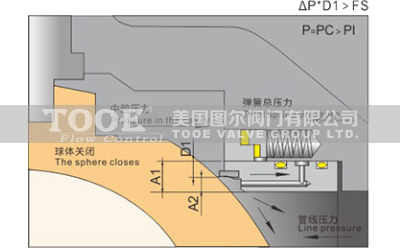

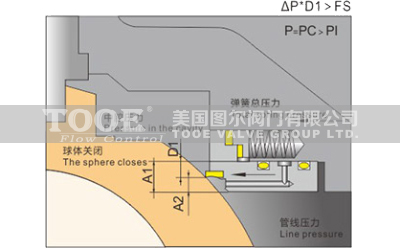

6、中腔壓力自排放：當閥門中腔壓力(PC)小于座圈彈簧的預緊力(FS)和管線流體壓力(P1)，即∆P×D1＞FS，則球體和閥座預緊力接觸確保密封。反之，當閥門中腔壓力(PC)大于座圈彈簧的預緊力(FS)和管線流體壓力(P1)，即∆P×D1＞FS時，中腔壓力將座圈輕微推開，使之與球體之間產生一小間隙，這樣內腔過載壓力自動泄放到管線中，重新達到閥門中腔和管線(上下游)的壓力平衡。
7、抗硫化應力裂化：固定式抗硫球閥，閥門接觸介質的材料(包括緊固件)都是按照美國腐蝕工程師協會標準NACE Mr0175的要求進行選擇，并在制造過程中嚴格的質量控制和質量檢測，以符合標準的規定，并滿足抗硫化環境工況的工藝要求。

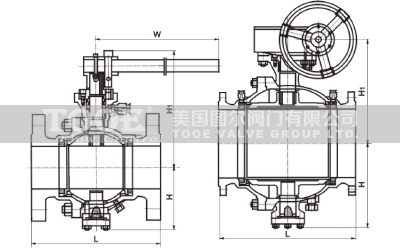

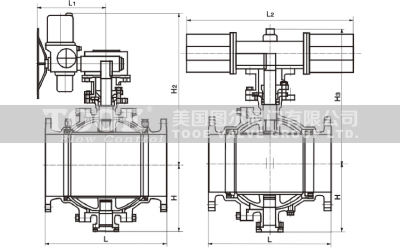

固定式球閥尺寸
API軟密封鑄鋼固定球閥150LB
 |
 |
|
公稱通徑SIZE
|
2"
|
2 1/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
|
L
|
RF
|
178
|
191
|
203
|
229
|
356
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
|
BW
|
216
|
241
|
283
|
305
|
381
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
|
|
手動
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
|
W
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
|
|
KG
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
576
|
864
|
1280
|
1600
|
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
770
|
830
|
-
|
940
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
400
|
-
|
410
|
|
|
氣動
|
H3
|
274
|
379
|
389
|
479
|
552
|
666
|
736
|
926
|
1059
|
1127
|
1393
|
1468
|
1538
|
|
L2
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1060
|
1360
|
1360
|
1360
|
|
API軟密封鑄鋼固定球閥300LB
 |
 |
|
公稱通徑SIZE
|
2"
|
2 1/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
|
L
|
RF
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
|
BW
|
216
|
241
|
283
|
305
|
381
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
|
|
手動
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
|
W
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
|
|
KG
|
15
|
24
|
30
|
55
|
87
|
118
|
255
|
370
|
533
|
640
|
1030
|
1524
|
2100
|
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
400
|
400
|
410
|
410
|
-
|
420
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
274
|
350
|
350
|
420
|
420
|
400
|
-
|
410
|
|
|
氣動
|
H3
|
340
|
379
|
452
|
479
|
646
|
666
|
814
|
1002
|
1050
|
1150
|
1205
|
1250
|
1295
|
|
L2
|
405
|
405
|
574
|
574
|
756
|
756
|
1060
|
1060
|
1060
|
1360
|
1360
|
2840
|
2840
|
|

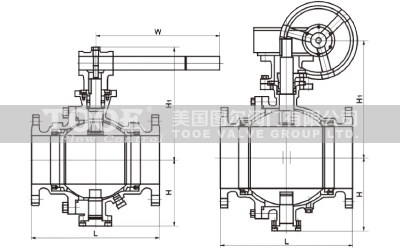

硬密封鑄鋼固定球閥1.6Mpa
 |
 |
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
L
|
165
|
180
|
190
|
216
|
241
|
283
|
305
|
356
|
394
|
457
|
533
|
610
|
686
|
|
|
H
|
50
|
55
|
80
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
|
|
手動
|
H1
|
75
|
85
|
95
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
|
W
|
160
|
160
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
|
|
KG
|
4.5
|
5.7
|
7.0
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
576
|
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
770
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
|
|
氣動
|
H3
|
215
|
240
|
264
|
274
|
379
|
389
|
479
|
552
|
666
|
736
|
926
|
1059
|
1127
|
|
L2
|
200
|
270
|
270
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1060
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口固定式球閥"產品。
