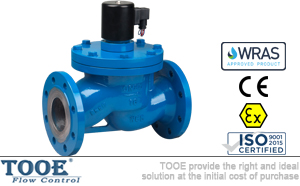

水油氣通用電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【水油氣通用電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

水油氣通用電磁閥概述

ZQDF;ZBSF水油氣通用電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。

水油氣通用電磁閥參數

公稱通徑：DN15-DN300		工作原理：先導活塞式
公稱壓力：PN 1.0Mpa-1.6Mpa		閥體材質：黃銅；鑄鋼WCB；不銹鋼304/316/316L
適用介質：液體；氣體；油品等		密封材質：丁腈橡膠NBR；聚四氟乙烯PTFE
介質溫度：-20℃~120℃		電源電壓：AC220V；DC24V
環境溫度：-10℃~50℃		額定功率：J10；AC50VA；DC48W
安裝方式：水平安裝，線圈垂直向上		防護等級：鐵殼型IP54；隔爆型BT4 IP54；CT5 IP65
功能：通電閥開，斷電閥關(常閉)；通電閥關，斷電閥開(常開)		備注信息：防爆型防爆等級為Ex dⅡ BT4 Gb；Ex dⅡ CT5 Gb
電氣連接：標準型DIN43650A標準接線盒(M18×1.5)；隔爆型標配G1/2"內螺紋；IP54可自行更換電源線，IP65不可更換

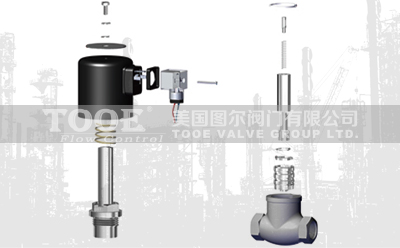

水油氣通用電磁閥原理

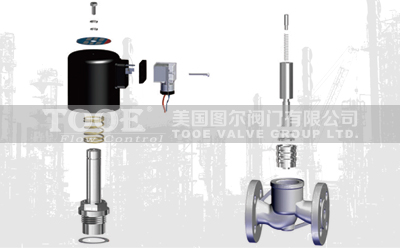

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
