提升式硬密封旋塞閥概述
美標提升式旋塞閥適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加閥門密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
 |
 |
 |
提升式硬密封旋塞閥參數
| 公稱通徑：1/2"-20"(DN15-DN500) | 閥體材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M | |
| 公稱壓力：150LB-1500LB(PN1.0-25Mpa) | 旋塞材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L | |
| 適用溫度：-29℃~550℃ | 閥桿材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L | |
| 適用介質：水；蒸汽；油品等 | 填料材質：柔性石墨 | |
| 傳動方式：手柄；蝸輪；電動；氣動 | O型圈：丁腈橡膠NBR；氟橡膠 | |
| 連接方式：法蘭連接；焊接 | 壓力試驗：API 598；API 6D | |
| 設計標準：API 599；API 6D | 結構長度：ASME B16.10 | |
| 閥蓋材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M | 連接法蘭：ASME B16.5 |

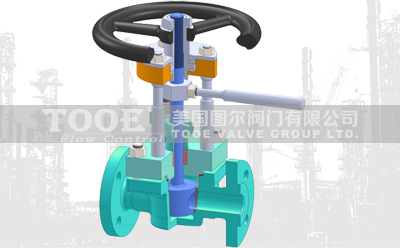

提升式硬密封旋塞閥原理
提升式旋塞閥的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，與密封面脫離，在旋轉手柄90°，使塞子的通道和閥體的通道相連，起到開啟的目的。而開閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，起到密封。
- 產品結構合理、密封可靠、性能優良、造型美觀；閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
- 雙向流動，安裝使用更方便；零件材質及法蘭尺寸可根據實際工況和用戶要求合理選配，滿足各種工程需要。
提升式硬密封旋塞閥尺寸
 |
 |
|
口徑
|
150LB
|
300LB
|
|||||
|
mm
|
IN
|
L
|
H
|
KG
|
L
|
H
|
KG
|
|
15
|
-
|
108
|
190
|
9
|
140
|
190
|
10
|
|
20
|
-
|
117
|
195
|
10
|
152
|
195
|
12
|
|
25
|
1
|
127
|
225
|
11
|
165
|
225
|
14
|
|
32
|
1
|
140
|
260
|
17
|
178
|
260
|
19
|
|
40
|
1
|
165
|
280
|
19
|
190
|
280
|
21
|
|
50
|
2
|
178
|
310
|
23
|
216
|
310
|
28
|
|
65
|
2
|
190
|
340
|
25
|
241
|
340
|
34
|
|
80
|
3
|
203
|
395
|
32
|
283
|
395
|
39
|
|
100
|
4
|
229
|
435
|
55
|
305
|
435
|
75
|
|
125
|
5
|
254
|
470
|
82
|
381
|
470
|
95
|
|
150
|
6
|
267
|
535
|
98
|
403
|
535
|
135
|
|
200
|
8
|
292
|
590
|
130
|
419
|
590
|
200
|
|
250
|
10
|
330
|
630
|
178
|
457
|
630
|
255
|
|
300
|
12
|
356
|
680
|
250
|
502
|
680
|
415
|
|
350
|
14
|
381
|
720
|
380
|
762
|
720
|
650
|
提升式硬密封旋塞閥選型
1.在煤氣、天然氣、暖通系統的管道中和設備上，公稱通徑不大于200mm，宜選用填料式圓錐形旋塞閥；
2.牛奶、果汁、啤酒等食品企業及制藥廠等設備和管道上，建議選用奧氏體不銹鋼制的，緊定式圓錐形旋塞閥；
3.用于分配介質和改變介質流動方向，其工作溫度不高于300℃，公稱壓力PN≤1.6MPa、公稱通徑不大于300mm，建議選用多通路旋塞閥；
4.油田開采、管道輸送的支管、精煉和清潔設備中，壓力小于Class2500、通徑小于900mm、溫度低于340℃，建議選用油封圓錐形旋塞閥；
5.大型化學工業中，含有腐蝕性介質的管道和設備中，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥；對于以醋酸為基的介質，可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
