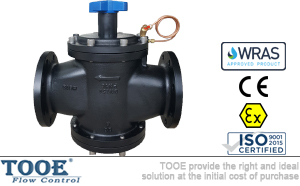

可調式動態壓差平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【可調動態壓差平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

可調式動態壓差平衡閥概述

動態壓差平衡閥是一種自動恒定壓差的平衡閥，它是用壓差作用來調節閥門的開度，利用閥芯的壓降變化來彌補管路阻力的變化，恒定用戶進出口壓差。用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。特別適用于分戶計量或自動控制系統。

可調式動態壓差平衡閥參數

公稱通徑：DN40-DN300		閥體材質：球墨鑄鐵
公稱壓力：1.0Mpa-1.6Mpa		閥芯材質：不銹鋼
適用溫度：-10℃~120℃		閥桿材質：不銹鋼
適用介質：空調水,乙二醇溶液		彈簧材質：不銹鋼
流量誤差：±8%		膜片材質：EPDM三元乙丙
最大工作壓差：≤400kpa		密封材質：NBR丁腈橡膠
連接形式：法蘭連接		測量嘴材質：黃銅(選配)
連接標準：GB/T7241.6-2008		導管材質：黃銅

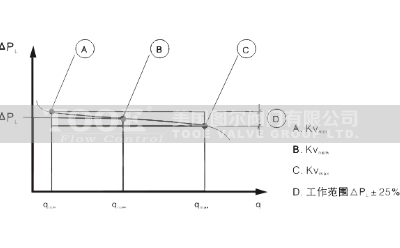

可調式動態壓差平衡閥原理

可調式動態壓差平衡閥工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化，使作用于膜片兩側的力重新平衡，同時帶動閥桿運動減小閥門開度，吸收增大的資用壓差，保證被控制側的壓差恒定。

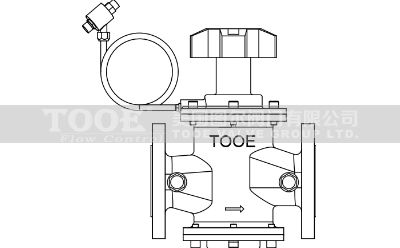

可調式動態壓差平衡閥安裝調試

動態壓差平衡閥始終安裝于回水管路上。動態壓差平衡閥可以單獨使用，也可以與靜態平衡閥配合使用。水流方向需與閥體箭頭方向符合一致。安裝之前應當沖洗管路，并建議在前端安裝過濾器。毛細管應連接在供水管路的上方或水平出，但不可以位于管路下方，以防被灰塵微粒堵塞，水系統打壓測試之前，必須把毛細信號管安裝連接好并且旋轉阻斷閥，否則壓力過大會導致壓差調節器的損壞。
要調節閥門的壓差時，請使用閥門頂部的手輪。順時針旋轉時，以使設定壓差增大。相反，逆時針旋轉時，設定壓差將減小。注意：調整壓差時速度不能過快，大約每10秒轉一圈。

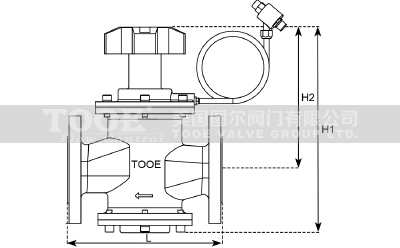

可調式動態壓差平衡閥尺寸

DN	40	50	65	80	100	125	150	200	250
L	200	230	290	310	350	400	480	600	730
H1	256	290	352	368	392	445	505	620	690
H2	173	193	246	252	262	284	315	385	420

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口可調式動態壓差平衡閥"產品。
