絲扣靜態流量平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【絲扣靜態流量平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

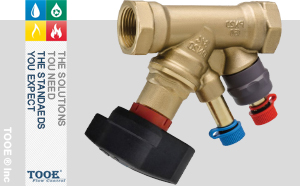

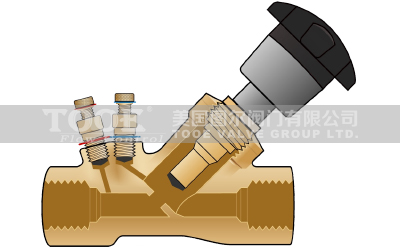

絲扣靜態流量平衡閥概述

TE15F螺紋靜態流量平衡閥在各種環境下都能精確運行，應用范圍非常廣泛，適用于供熱制冷系統，同時可用于自來水系統。在系統中，通過調節閥門阻力來控制管道流量，較終達到系統平衡。功能:平衡系統，預設定，測量，關斷。螺紋靜態流量平衡閥TE15F水利平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式，增大流量能力，所有功能部件在閥體同側，便于安裝和操作。

絲扣靜態流量平衡閥參數

公稱通徑：DN15-DN50	具有等百分比流量特性
公稱壓力：1.0Mpa-2.5Mpa	流量誤差：±5%(50%~100%開度)
適用溫度：-20℃~150℃	高壓自密封測壓嘴，測壓方便
適用介質：水、油	閥芯的特殊設計，關閉密封性能好，便于檢修
閥體材質：黃銅	測壓嘴設置在固定孔板兩端，確保壓差測試更準確
連接方式：絲扣螺紋	閥芯與閥門軸線成45°夾角，使介質的流體力學性能更優良

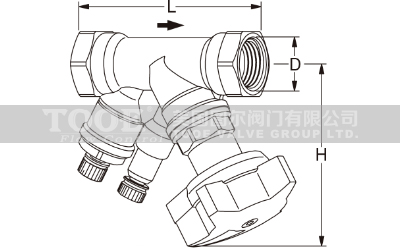

絲扣靜態流量平衡閥尺寸

DN	15	20	25	32	40	50
L	90	97	110	124	130	155
H	100	100	105	110	120	120

靜態平衡閥不同設定下的流量偏差

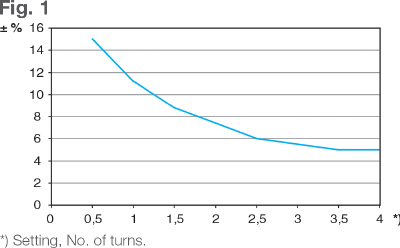

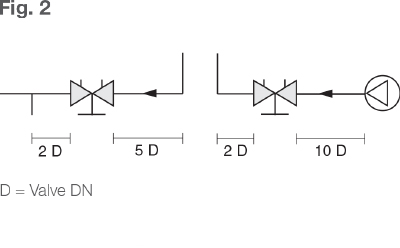

圖1所示曲線適用于標準安裝的閥門(見圖2左側)，應避免在閥門之前安裝分流管或水泵(見圖2右側)。
STAD平衡閥可反向安裝，此時流量偏差隨閥門開度變化仍符合圖1所示曲線，單流量偏差增大約5%。

絲扣靜態流量平衡閥選型

一、軟件選型法：使用TOOE水力計算軟件，將設計流量Q和設計壓差ΔP輸入即可得到平衡閥的尺寸和平衡閥預設定位置，為獲得更好的精度，建議平衡閥的定位選擇在50%-90%的開度。
二、計算查表法：已知設計流量Q和設計壓差ΔP時，可用公式計算Kv值，然后從Kv值表中選擇合適的平衡閥尺寸和預訂參數。Kv=0.01×(Q/√ΔP) Q L/h, ΔP Kpa ；Kv=36×(Q/√ΔP) Q L/s, ΔP Kpa

Kv values
圈數	DN15	DN20	DN25	DN32	DN40	DN50
0.5	0.127	0.511	0.60	1.14	1.75	2.56
1	0.212	0.757	1.03	1.90	3.30	4.20
1.5	0.314	1.198	2.10	3.10	4.60	7.20
2	0.571	1.90	3.62	4.66	6.10	11.7
2.5	0.877	2.80	5.30	7.10	8.80	16.2
3	1.38	3.87	6.90	9.50	12.6	21.5
3.5	1.98	4.75	8.00	11.8	16.0	26.5
4	2.52	5.70	8.70	14.2	19.2	33.0

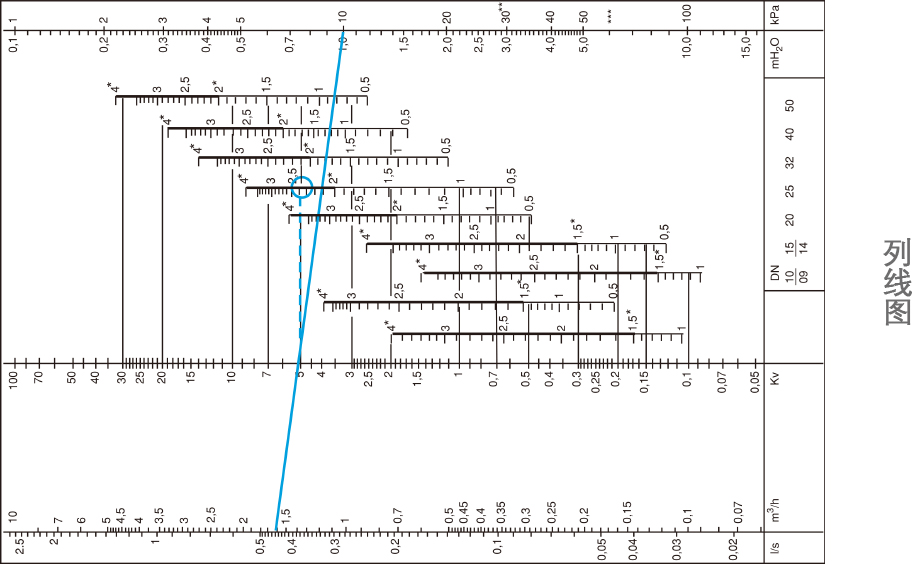

三、列線圖表法：按照設計流量和壓差從列線圖中確定合適的平衡閥

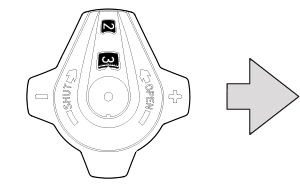

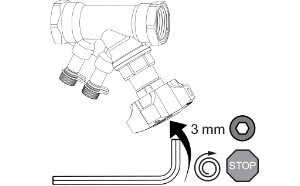

絲扣靜態流量平衡閥調試

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口絲扣靜態流量平衡閥"產品。
