法蘭全襯氟蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭全襯氟蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

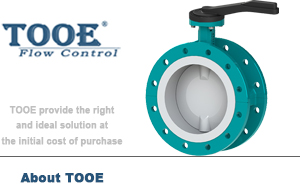

法蘭全襯氟蝶閥概述

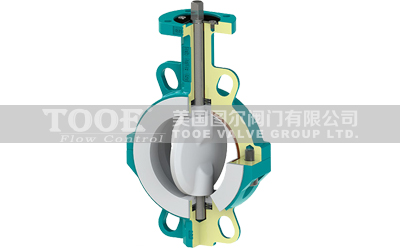

D341F46法蘭襯氟蝶閥法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四級密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，達到介質的零泄漏。襯氟蝶閥關閉時蝶板的外圓密封面擠壓四氟閥卒，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
 |
 |
 |
法蘭全襯氟蝶閥參數
| 公稱通徑：DN40-DN200 | 公稱壓力：1.0Mpa-1.6Mpa | |
| 適用溫度：-20℃~180℃ | 適用介質：酸堿等腐蝕性介質 | |
| 閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅 | 設計制造：GB/T 12238-2008；ISO 10631-1991；API598 | |
| 閥板材質：球墨鑄鐵襯四氟/不銹鋼襯四氟 | 結構長度：GB/T 12221-2005；ISO 5752-1988 | |
| 閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼 | 閥門檢驗：GB/T 13927-2008；ISO 5208-1987 | |
| 閥座材質：PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA(可溶F4)/PO(聚烯烴) | 表面處理：環氧樹脂涂層 |

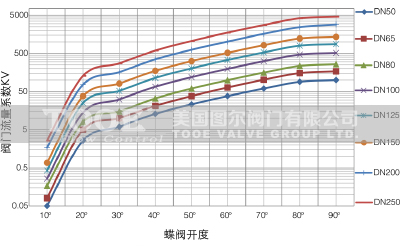

法蘭全襯氟蝶閥性能
 |
 |
|
規格DN
|
閥門開啟角度流量Cv值（1Cv=1.167Kv）
|
90°開啟
時的Cv值 |
||||||||
|
mm
|
inch
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
|
|
40
|
1.5"
|
0.06
|
3
|
7
|
14
|
25
|
36
|
51
|
70
|
76
|
|
50
|
2"
|
0.1
|
5
|
12
|
24
|
45
|
64
|
90
|
125
|
135
|
|
65
|
2.5"
|
0.2
|
8
|
20
|
37
|
65
|
98
|
144
|
204
|
220
|
|
80
|
3"
|
0.3
|
12
|
22
|
39
|
70
|
116
|
183
|
275
|
302
|
|
100
|
4"
|
0.5
|
17
|
36
|
78
|
139
|
230
|
364
|
546
|
600
|
|
125
|
5"
|
0.8
|
29
|
61
|
133
|
237
|
392
|
620
|
930
|
1022
|
|
150
|
6"
|
2
|
45
|
95
|
205
|
366
|
605
|
958
|
1437
|
1579
|
|
200
|
8"
|
3
|
89
|
188
|
408
|
727
|
1202
|
1903
|
2854
|
3136
|
|
250
|
10"
|
4
|
151
|
320
|
694
|
1237
|
2047
|
3240
|
4859
|
5340
|
|
300
|
12"
|
5
|
234
|
495
|
1072
|
1911
|
3162
|
5005
|
7507
|
8250
|
|
350
|
14"
|
6
|
339
|
715
|
1549
|
2761
|
4568
|
7230
|
10844
|
11917
|
|
400
|
16"
|
8
|
464
|
983
|
2130
|
3797
|
6282
|
9942
|
14913
|
16388
|
|
450
|
18"
|
11
|
615
|
1302
|
2822
|
5028
|
8320
|
13168
|
19752
|
21705
|
|
500
|
20"
|
14
|
791
|
1674
|
3628
|
6465
|
10698
|
16931
|
25396
|
27908
|
|
600
|
24"
|
22
|
1222
|
2587
|
5605
|
9989
|
14949
|
2769
|
34898
|
43116
|
|
700
|
28"
|
36
|
1813
|
3639
|
6636
|
10000
|
16528
|
26157
|
39236
|
49500
|
|
800
|
32"
|
45
|
2387
|
4791
|
8736
|
13788
|
20613
|
31395
|
48117
|
68250
|
|
900
|
36"
|
60
|
3021
|
6063
|
11055
|
17449
|
26086
|
39731
|
60895
|
86375
|
|
1000
|
40"
|
84
|
4183
|
8395
|
15307
|
24159
|
36166
|
55084
|
84425
|
119750
|
|
1200
|
48"
|
106
|
5370
|
10741
|
19641
|
30690
|
46065
|
70587
|
107568
|
153450
|

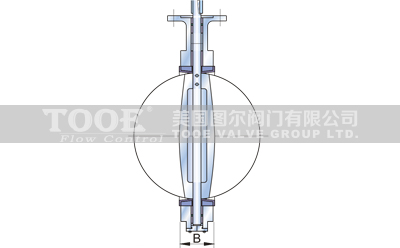

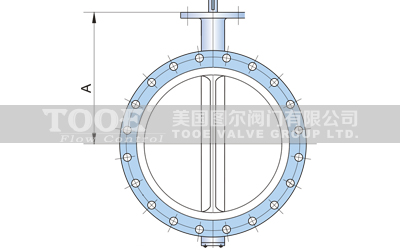

法蘭全襯氟蝶閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
108
|
112
|
114
|
127
|
140
|
140
|
152
|
165
|
178
|
190
|
216
|
222
|
229
|
267
|
292
|
318
|
330
|
410
|
|
kg
|
11
|
13
|
15
|
18
|
23
|
30
|
43
|
60
|
85
|
115
|
150
|
180
|
210
|
320
|
480
|
600
|
750
|
1000
|
法蘭全襯氟蝶閥材質適用介質選用表
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃氣
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
閥座
|
聚四氟乙烯
|
-23~150℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐強腐蝕/耐熱
|
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃氣
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
蝶板
|
球鐵PTFE覆層
|
-30~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐磨
|
| 說明： | 非常適用 | 適用 | 有限適用 | 不適用 |

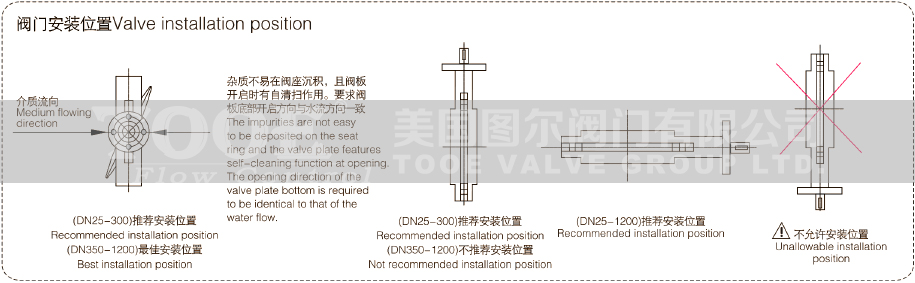

法蘭全襯氟蝶閥安裝說明
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭全襯氟蝶閥"產品。
