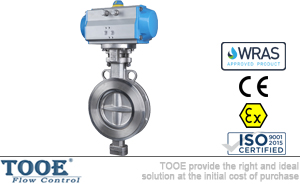

硬密封氣動對夾蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【硬密封氣動對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

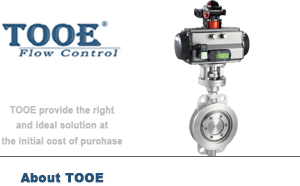

硬密封氣動對夾蝶閥概述
D673H氣動蝶閥是靠氣源來驅動的一種閥門，由活塞式氣動執行器和對夾三偏心蝶閥(可采用多層次或彈性密封結構)、電磁閥、氣源處理三聯件(空氣過濾器F/減壓閥R/油霧器L)、信號開關、定位器等組成。這種結構保證閥板密封只是在關閉位置時才與閥座接觸，因此不會產生摩擦或磨損，并產生一種扭矩使彈性密封具有足夠的壓實性能，確保密封面接觸均勻一致。廣泛適用于各種苛刻要求的場合，如石油煉制、天然氣開采、化學工業、電站、鋼鐵冶金及城市供熱等多種介質工況。
 |
 |
 |
硬密封氣動對夾蝶閥參數
| 公稱通徑：DN50-DN1200(2"-48") | 公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) | |
| 適用溫度：-40℃~300℃ | 適用介質：水、油品、蒸汽 | |
| 閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M | 蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M | |
| 閥座材質：不銹鋼、不銹鋼+STL硬質合金 | 密封圈材質：304+石墨 | |
| 閥桿材質：不銹鋼 | 填料材質：柔性石墨/PTFE | |
| 設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448 | 結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558 | |
| 法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092 | 檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266 |

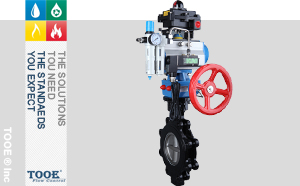

AT氣動執行器：采用齒輪齒條式結構傳動，性能更安全可靠。AW氣動執行器(大口徑閥門)：采用拔叉式結構傳動，結構合理，輸出扭矩大。
| 供氣壓力：雙作用3-8bar；單作用4-8bar |
 |
| 工作介質：清潔干燥的空氣 | |
| 控制方式：開關型、調節型 | |
| 作用方式：雙作用(開關都需要給氣源)；單作用(彈簧自動復位) | |
| 根據不同控制和要求可選擇下列附件： | |
| -手動機構 | |
| -切斷型附件：單電控電磁閥、雙電控制電磁閥、限位開關回訊器 | |
| -調節型附件：電氣定位器、氣動定位器、電氣轉換器 | |
| -氣源處理附件：空氣過濾減壓閥、氣動處理三聯件 |

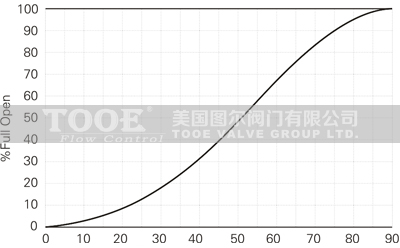

硬密封氣動對夾蝶閥流量特性
 |
 |
|
閥門Kv值
|
||||||||||||||||||
|
SIZE
|
蝶板開啟角度
|
|||||||||||||||||
|
DN
|
5°
|
10°
|
15°
|
20°
|
25°
|
30°
|
35°
|
40°
|
45°
|
50°
|
55°
|
60°
|
65°
|
70°
|
75°
|
80°
|
85°
|
90°
|
|
80
|
0.85
|
5
|
12
|
20
|
26
|
34
|
40
|
45
|
52
|
60
|
70
|
82
|
95
|
110
|
124
|
135
|
140
|
142
|
|
100
|
1.7
|
10
|
22
|
36
|
48
|
62
|
73
|
85
|
98
|
113
|
130
|
152
|
175
|
200
|
225
|
245
|
260
|
260
|
|
150
|
13
|
26
|
39
|
50
|
66
|
85
|
116
|
152
|
202
|
258
|
320
|
385
|
460
|
535
|
605
|
655
|
690
|
690
|
|
200
|
26
|
48
|
70
|
92
|
120
|
160
|
210
|
280
|
370
|
470
|
585
|
710
|
840
|
980
|
1113
|
1230
|
1268
|
1268
|
|
250
|
45
|
85
|
123
|
162
|
210
|
275
|
370
|
490
|
640
|
810
|
1015
|
1234
|
1465
|
1700
|
1930
|
2095
|
2200
|
2200
|
|
300
|
67
|
127
|
182
|
240
|
310
|
415
|
550
|
735
|
955
|
1225
|
1520
|
1840
|
2180
|
2535
|
2878
|
3130
|
3285
|
3285
|
|
350
|
92
|
172
|
250
|
330
|
428
|
565
|
750
|
1000
|
1300
|
1670
|
2065
|
2510
|
2980
|
3450
|
3920
|
4250
|
4465
|
4465
|
|
400
|
143
|
270
|
390
|
515
|
665
|
885
|
1170
|
1565
|
2040
|
2600
|
3230
|
3920
|
4650
|
5400
|
6120
|
6640
|
6970
|
6970
|
|
450
|
188
|
360
|
515
|
680
|
875
|
1165
|
1545
|
2060
|
2685
|
3425
|
4250
|
5160
|
6130
|
7110
|
8050
|
8780
|
9215
|
9215
|
|
500
|
233
|
440
|
635
|
35
|
1085
|
1430
|
1910
|
2530
|
3320
|
4225
|
5252
|
6435
|
7640
|
8780
|
9910
|
10780
|
11300
|
11300
|

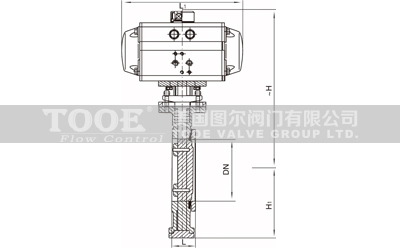

硬密封氣動對夾蝶閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
43
|
46
|
46
|
52
|
56
|
56
|
60
|
68
|
78
|
78
|
102
|
114
|
127
|
|
L1
|
159/211
|
211/248
|
248/269
|
269/315
|
315/345
|
345/409
|
409/438
|
438/559
|
559/600
|
600/633
|
633/730
|
633
|
730
|
|
L2
|
83/95
|
95/107
|
107/123
|
123/141
|
141/152
|
152/172
|
172/187
|
187/215
|
215/240
|
240/262
|
262/330
|
262
|
300
|
|
-H
|
277/205
|
287/315
|
365/375
|
420/436
|
436/462
|
466/543
|
593/665
|
682/752
|
725/772
|
832/880
|
862/968
|
945/1005
|
1058/1060
|
|
H1
|
65
|
75
|
85
|
130
|
175
|
190
|
215
|
265
|
305
|
340
|
360
|
400
|
430
|
