硬密封電動對夾蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【硬密封電動對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

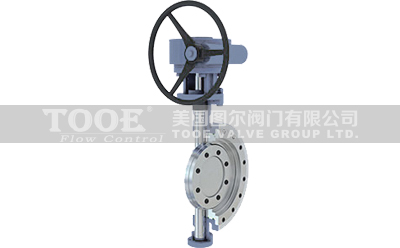

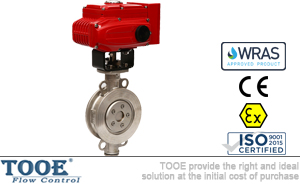

硬密封電動對夾蝶閥概述

D973H電動蝶閥由電動執行器和三偏心蝶閥組成。蝶閥為對夾連接，采用三偏心結構，密封效果好，蝶板啟閉過程中與閥座摩擦很小，延長了密封面使用壽命。密封面材料采用金屬硬密封結構，耐高溫，耐磨損，可用于蒸汽等高溫介質。電動執行器驅動開關動作，使用方便，有反饋信號輸出給控制器，及時掌握蝶閥開關狀態。調節型電動執行器可以接收控制系統模擬信號4-20mA，比例控制蝶板轉動角度，進行調節控制。

硬密封電動對夾蝶閥參數

公稱通徑：DN50-DN1200(2"-48")		公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB)
適用溫度：-40℃~300℃		適用介質：水、油品、蒸汽
閥門材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M		蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M
閥座材質：不銹鋼、不銹鋼+STL硬質合金		密封圈材質：304+石墨
閥桿材質：不銹鋼		填料材質：柔性石墨/PTFE
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448		結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092		檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266
控制電源：110/220V AC；50/60Hz		控制信號：4-20mA、0-10V DC
防護等級：IP65、IP67可定制IP68		保護裝置：內置過熱保護、過載保護
動作時間：10s、30s、45s、135s		控制方式：開關型、無源觸點信號、開度信號、智能型

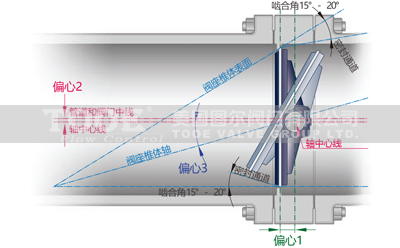

硬密封電動對夾蝶閥三偏心原理

閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的"無摩擦"，延長了閥門的使用壽命。 偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

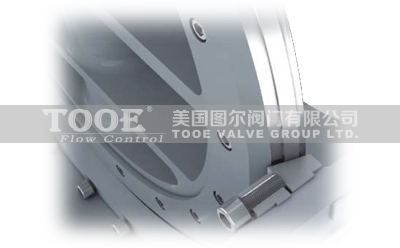

硬密封電動對夾蝶閥性能特點

- 密封副間無任何摩擦：閥門的密封副采用獨特的幾何原理設計，在整個開關過程中蝶板密封圈與閥座之間沒有任何摩擦。
- 防飛出閥桿：當閥桿與蝶板的連接一旦在使用過程中出現失效，閥桿不會沖出閥體傷害操作者。
- 耐高溫性：整個閥門的內件結構中沒有任何橡膠、塑料材質零件，閥門具有耐高溫的性能。
- 軸承保護：高溫型閥門中的軸承被預壓縮的柔性石墨環保護，管道中的介質不能進入軸承，提高了閥門的抗卡滯能力。
- 扭矩關斷特性：三偏心蝶閥靠扭矩實現關斷，不會出現關閉過頭現象(無需限位調整)。
- 零泄漏：閥門關閉時，多層次金屬密封圈嵌入閥座孔內，產生很強的吻合力；閥門進行正向壓力試驗時，可實現零泄漏。

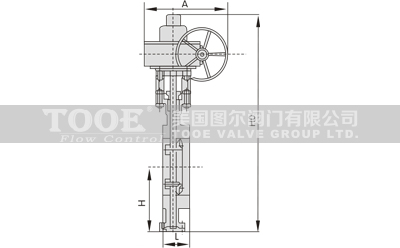

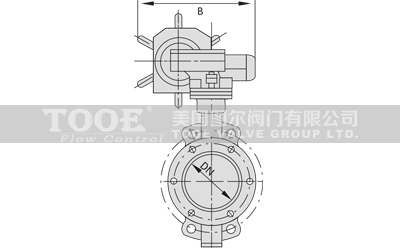

硬密封電動對夾蝶閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
A	250	250	250	250	250	300	300	300	300	300	300	575	575
B	255	255	255	255	255	315	315	315	315	315	315	714	714
L	43	46	64	64	70	76	89	114	114	127	140	152	152
H	112	122	122	138	164	175	208	243	283	310	340	380	410
Ho	412	432	450	485	532	667	787	823	908	964	1022	1390	1450
kg	42	47	50	60	80	110	130	190	210	270	320	390	480

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口硬密封電動對夾蝶閥"產品。
