美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【高溫高壓電動焊接電站閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

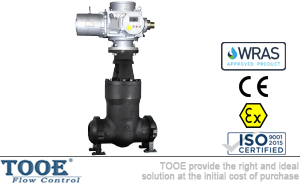

高溫高壓電動焊接電站閘閥概述
高溫高壓焊接閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，切斷或接通管路介質。電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
電站閘閥也稱電站專用閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸汽等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，閥體和閥蓋采用壓力自緊式密封結構，壓力越高，密封性能越好，以確保體蓋連接處的密封，密封副均采用不同硬度司太立鈷基硬質合金堆焊而成，硬度高，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。上密封面采用奧氏體不銹鋼或硬質合金堆焊而成，密封可靠、耐腐蝕，更換填料可在不停機的情況下進行，不影響系統運行，閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
 |
 |
 |
高溫高壓電動焊接電站閘閥參數
| 公稱通徑：DN50-DN500(2"-20") | 公稱壓力：16Mpa-32Mpa(PN160-3500LB) | |
| 適用介質：水、蒸汽、油品、過熱蒸汽 | 適用溫度：-29℃~570℃ | |
| 閥體材質：WCB/ZG15CrMo/ZG12Cr1Mo1V/A217 WC6/A217 WC9 | 閘板材質：WCB/ZG15CrMo/ZG12Cr1Mo1V/A217 WC6/A217 WC9 | |
| 閥桿材質：20Cr13、ZG15CrMo、25Cr1MoV、A182 F6a | 密封面：硬質合金STL | |
| 結構形式代號：0表示彈性閘板、1表示單閘板、2表示雙閘板 | 設計標準：GB/T 12234；ASME B16.34 | |
| 結構長度：GB/T 12221；JB/T 3595 | 對焊連接：JB/T 3595；ASME B16.25 | |
| 壓力溫度：GB/T 3595；ASME B16.34 | 檢驗試驗：JB/T 3595；MSS Sp61 | |
| 執行器工作環境：無易燃、易爆和強腐蝕介質 | 執行器電源：三相 380V AC±10% 50Hz；220V 50Hz | |
| 執行器環境溫度：－20℃~＋60℃ | 執行器防護等級：IP55；IP65；IP68 | |
| 執行器環境濕度：≤95%(＋25℃時) | 執行器防爆標志：ExdIIB T4；ExdIIC T4 | |
| 執行器轉矩重復精度：≤7% | 執行器額定轉矩：從100Nm至35000Nm | |
| 執行器位置重復偏差：≤5° | 執行器額定轉速：從18 r/min至96 r/min |

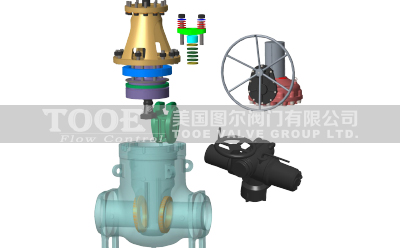

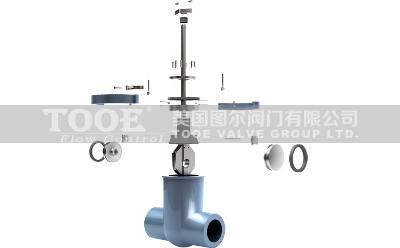

高溫高壓電動焊接電站閘閥構造
 |
 |
1. 密封面自清潔：球體傾離閥座時，管線流體沿球體密封面成360°通過，消除了流體對閥座局部的沖刷，也沖走密封面上的積物，達到自清潔。
2. 啟閉無摩擦：這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
3. 上裝式結構：對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停機，降低成本。
4. 單座閥設計：消除了閥門中腔介質因異常升壓而影響使用安全的問題。
5. 低扭矩設計：特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
6. 楔形密封結構：閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門密封性不受管線壓差變化的影響，在各種工況下密封性可靠。
高溫高壓電動焊接電站閘閥尺寸
 |
 |

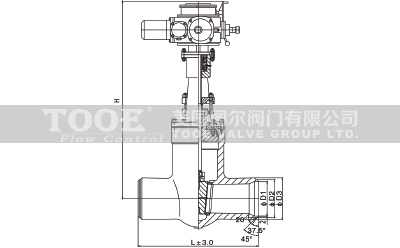

| Z960Y型 |

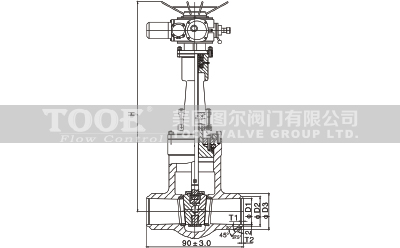

Z962Y型
|
高溫高壓電動焊接電站閘閥型號：Z960Y-200/250；Z962Y-200/250
|
DN
|
80
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
350
|
|
L
|
406
|
483
|
559
|
635
|
711
|
788
|
864
|
911
|
1067
|
1194
|
1560
|
|
H
|
564
|
580
|
625
|
1052
|
1101
|
1101
|
976
|
1078
|
1182
|
1240
|
1364
|
|
D1
|
74
|
97
|
122
|
146
|
184
|
194
|
194
|
243
|
243
|
289
|
318
|
|
D2
|
89
|
115
|
142
|
168
|
219
|
219
|
273
|
273
|
324
|
324
|
356
|
|
D3
|
114
|
144
|
177
|
212
|
238
|
277
|
300
|
344
|
574
|
402
|
466
|
|
T1
|
15
|
16
|
18
|
20
|
24
|
24
|
28
|
28
|
32
|
32
|
34
|
|
T2
|
13
|
15
|
16
|
17
|
22
|
22
|
26
|
26
|
30
|
30
|
32
|
|
KG
|
140
|
187
|
236
|
294
|
439
|
439
|
878
|
878
|
1280
|
1280
|
1710
|
高溫高壓電動焊接電站閘閥型號：Z960Y-320；Z962Y-320
|
DN
|
80
|
100
|
125
|
175
|
225
|
250
|
275
|
|
L
|
458
|
533
|
610
|
762
|
914
|
1041
|
1080
|
|
H
|
940
|
1095
|
1325
|
1500
|
1518
|
1536
|
1763
|
|
D1
|
67
|
92
|
116
|
140
|
183
|
283
|
273
|
|
D2
|
89
|
115
|
142
|
219
|
273
|
273
|
324
|
|
D3
|
121
|
160
|
172
|
244
|
323
|
323
|
427
|
|
T1
|
20
|
20
|
24
|
35
|
38
|
45
|
50
|
|
T2
|
19
|
19
|
22
|
31
|
36
|
43
|
47
|
|
KG
|
195
|
331
|
454
|
1131
|
1406
|
1725
|
1831
|
高溫高壓電動焊接電站閘閥型號：Z960Y-P54 100/140；Z962Y-P54 100/140
|
DN
|
80
|
100
|
125
|
175
|
225
|
250
|
275
|
|
L
|
458
|
533
|
610
|
762
|
914
|
1041
|
1080
|
|
H
|
940
|
1095
|
1325
|
1500
|
1518
|
1536
|
1763
|
|
D1
|
67
|
92
|
116
|
140
|
183
|
283
|
273
|
|
D2
|
89
|
115
|
142
|
219
|
273
|
273
|
324
|
|
D3
|
121
|
160
|
172
|
244
|
323
|
323
|
427
|
|
T1
|
20
|
20
|
24
|
35
|
38
|
45
|
50
|
|
T2
|
19
|
19
|
22
|
31
|
36
|
43
|
47
|
|
KG
|
195
|
331
|
454
|
1131
|
1406
|
1725
|
1831
|
高溫高壓電動焊接電站閘閥型號：Z960Y-P54 170；Z962Y-P54 170
|
DN
|
125
|
175
|
225
|
250
|
275
|
350
|
|
L
|
638
|
950
|
1060
|
1160
|
1245
|
1560
|
|
H
|
1477
|
1812
|
1888
|
2180
|
2480
|
3415
|
|
D1
|
110
|
132
|
173
|
216
|
258
|
284
|
|
D2
|
142
|
219
|
273
|
324
|
324
|
356
|
|
D3
|
220
|
276
|
51
|
428
|
488
|
564
|
|
T1
|
30
|
35
|
42
|
42
|
50
|
65
|
|
T2
|
27
|
31
|
39
|
39
|
48
|
61
|
|
KG
|
684
|
1843
|
2210
|
2615
|
5694
|
7496
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動高溫高壓焊接電站閘閥"產品。
