鑄鋼法蘭閘閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【鑄鋼法蘭閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

鑄鋼法蘭閘閥概述

法蘭閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷或接通介質的閥門，具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用壓力溫度范圍廣，廣泛適用于石油、化工、火力發電廠等油品，水蒸汽管路上接通或截?cái)嘟橘|(zhì)(閘閥不可做節流閥使用)。

鑄鋼法蘭閘閥參數

公稱通徑：DN15-DN1200		閥體材質：WCB鑄鋼、碳鋼、鉻鉬鋼
公稱壓力：PN 1.0Mpa-20Mpa		閘板材質：WCB鑄鋼、碳鋼、鉻鉬鋼
適用溫度：-30℃~425℃		閥桿材質：不銹鋼
適用介質：水、油、蒸汽		填料材質：柔性石墨
結構長度：GB/T 12221；GB/T 15188.1		設計制造：GB/T 12234
法蘭標準：GB/T 9113；JB/T 79		檢查試驗：GB/T 13927；JB/T 9092

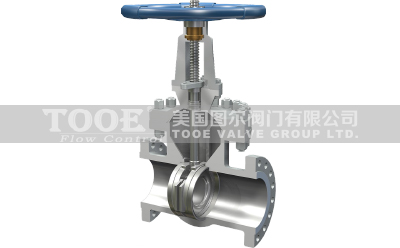

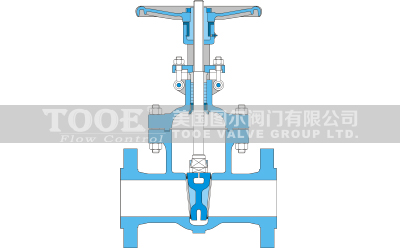

鑄鋼法蘭閘閥構造

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動。閘閥的閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥(暗桿閘閥)。

鑄鋼法蘭閘閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700
H	170	190	205	270	310	358	373	435	500	614	674	818	969	1145	1280	1450	1563	1676
KG	5	6.5	9	12	26.5	29	33	46	63	108	134	192	273	379	590	849	709	958
N.m	-	-	-	-	28	30	63	77	92	119	139	220	324	444	616	885	1125	1403
