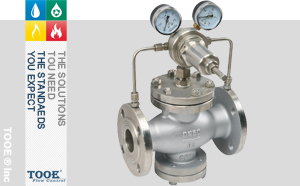

先導活塞式氣體減壓閥概述

YK43F,X氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。閥門通過啟閉件的節流，將進口壓力降至某一需要的出口壓力，并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適應工況的要求。本閥進口壓力與出口壓力之差必須≥0.2MPa。

先導活塞式氣體減壓閥參數

結構說明：本閥由主閥和導閥兩部分組成，主閥體下部有下蓋、主閥彈簧、主閥瓣，主閥瓣由主閥彈簧支撐，使主閥處十密封狀態。主閥體上部有活寒。布缸套等∶當活塞受介后壓力后。靠缸套導向推動主閥瓣，使閥門開啟;導閥體內有導閥彈簧、導閥瓣，膜片等，導閥彈簧支撐導閥瓣，使導閥處于密封狀態;導閥上蓋內有調節彈簧、調節螺栓，便于調節所需的工作壓力。

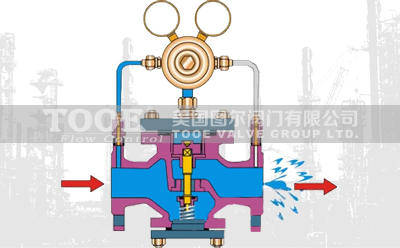

作用原理：本閥出廠時，主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓、頂開導閥瓣，介質由"a"道通入導閥腔進入"S"道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由"B"道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉、A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作、使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

先導活塞式氣體減壓閥流量系數

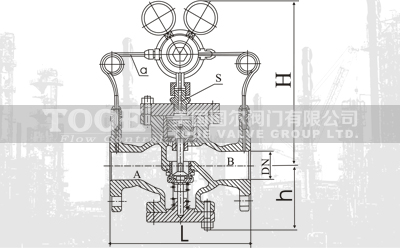

先導活塞式氣體減壓閥尺寸
