| 產品信息 | |
| 產品型號：QZF-89 | 產品壓力：0.6Mpa-1.6Mpa |
| 產品口徑：DN25-DN500 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【防火呼吸閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

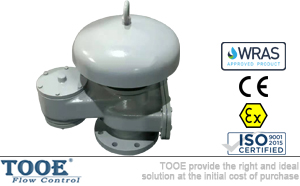

防火呼吸閥概述
QZF-89全天侯呼吸閥采用抽屜防火結構，便于清洗及維護，是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩Ｈ旌蚍纼龊粑y閥盤為并聯式設置(其二通道分開)具有通風量大、泄漏量小、耐腐性強等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
 |
 |
 |
防火呼吸閥參數
| 公稱通徑：DN25-DN500 | 公稱壓力：0.6Mpa-1.6Mpa | |
| 適用溫度：-30℃~60℃ | 連接形式：法蘭連接 | |
| 閥門材質：碳鋼、不銹鋼 | 適用介質：汽油、煤油、柴油等其它石化化工物料 | |
| 閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯 | 阻火層：不銹鋼 | |
| 密封座：PTFE聚四氟乙烯 | 制造標準：GB5908-86；SY7511-87 | |
| 檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000 | 法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113 |
防火呼吸閥操作壓力
 |
 |
|
等級
|
A
|
B
|
C
|
D
|
|
呼出壓力
|
+355Pa |
+980Pa
(100mmH2O) |
+1765Pa
(180mmH2O) |
+4KPa(或由用戶定)
|
|
吸入壓力
|
-295Pa
(30mmH2O) |
-295Pa
(30mmH2O) |
-295Pa
(30mmH2O) |
-0.5KPa(或由用戶定)
|

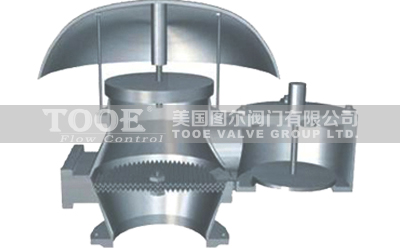

呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。
防火呼吸閥通氣量和泄漏量
|
代號
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
|
壓力等級Pa
|
通氣量m3/h
|
||||||
|
A
|
+335
|
25
|
60
|
90
|
190
|
340
|
550
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
B
|
+980
|
30
|
70
|
100
|
200
|
380
|
600
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
C
|
+1765
|
40
|
95
|
140
|
280
|
500
|
800
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
標準允許泄漏量m3/h
|
≤0.04
|
≤0.4
|
|||||

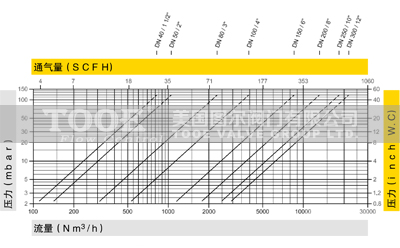

防火呼吸閥通氣量曲線
 |
 |
| 壓力釋放曲線圖 |
真空吸入曲線圖
|
注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。
防火呼吸閥尺寸
 |
DN
|
L
|
H
|
|
50
|
320
|
320
|
|
|
80
|
380
|
350
|
|
|
100
|
420
|
380
|
|
|
150
|
520
|
450
|
|
|
200
|
600
|
520
|
|
|
250
|
680
|
600
|
|
|
300
|
750
|
650
|
|
|
350
|
850
|
700
|
|
|
400
|
930
|
750
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口防火呼吸閥"產品。
