消防信號水流指示器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【消防信號水流指示器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

消防信號水流指示器概述

ZSJZ型水流指示器是自動噴水滅火系統的組成部分閥門，利用噴淋管網內水的流動推動葉片，觸動微動開關，從而將水流信號轉化為電信號，與控制器連接以啟動火災自動報警系統，可用于檢測自動噴淋系統運行及確定火災發生的區域。適用于濕式、干式、預作用、循環及閉式自動噴水-泡沫聯用系統中。

消防信號水流指示器參數

公稱通徑：DN25-DN200		觸點輸出：常開和常閉各一對
適用溫度：0℃-85℃		觸點容量：AC220V，5A；DC24V，3A
額定工作壓力：1.2MPa		靈敏度：報警流量≤37.5L/min
連接方式：法蘭、卡箍、焊接、馬鞍式、絲扣螺紋		延遲時間：2s-90s
動作流量范圍：＞15至≤37.5升/分鐘		公共線：藍色；常開觸點：黃色；常閉觸點：紅色
水頭損失：流速達4.5米/秒時，水頭損失＜0.02MPa		執行標準：GB5135.7-2003《自動噴水滅火系統》

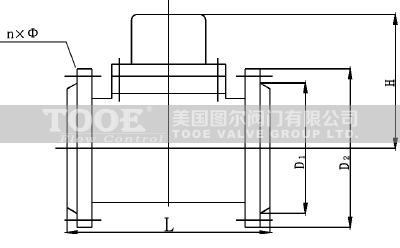

消防信號水流指示器尺寸

DN	80	100	125	150	200
L/法蘭	180	200	205	205	260
H/法蘭	125.5	135	147.5	160.5	163

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口消防信號水流指示器"產品。

消防信號水流指示器安裝

1)水流指示器具有單向動作性。安裝時應確認管道內水流動方向與水流指示器的箭頭方向一致。
2)其距彎管應大于3×D，（≥457毫米）；距閥門≥609毫米。
3)安裝時應確保葉片不與管道內壁相碰，葉片、傳動桿轉動靈活。
4)安裝時應使水流指示器的電氣接線盒豎直向上。
5)安裝時，緊固螺母應對稱上緊。
